11 R Modulo 3-3

Gráficos univariados

RESUMO

Apresentação

11.1 Sobre os dados

Considere os dados merísticos (ou médições morfológicas) da espécie de peixe Cichla ocellaris (tucunaré amarelo) do reservatório da barragem de Gramame, PB (Bradstock, Tozer, and Keith 1997) (Figura 11.1). Existem 421 medições do comprimemto total (CT), comprimento padrão (CP) e peso total (PT), além do sexo (MACHO, FÊMEA ou imaturo), e outros descritores da estrutura populacional da pespécie, um conjunto de dados formidável.

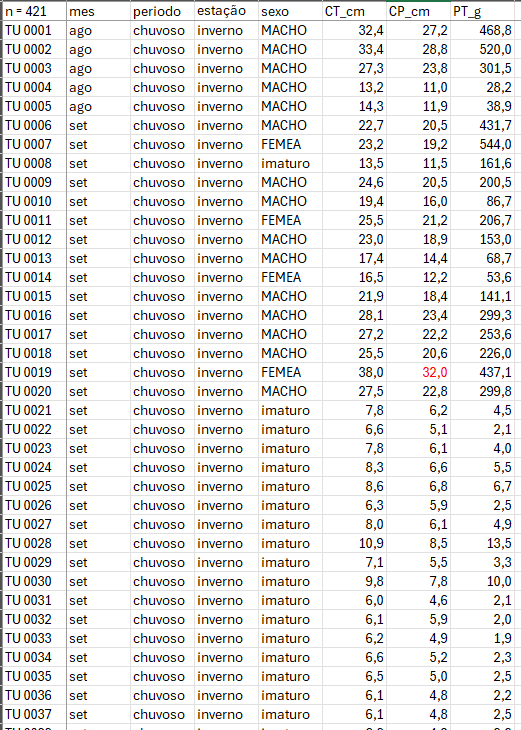

Figura 11.1: Dados merísticos da espécie de peixe Cichla ocellaris (tucunaré amarelo) do reservatório da barragem de Gramame, PB.

11.2 Organização básica

dev.off() #apaga os graficos, se houver algum
rm(list=ls(all=TRUE)) #limpa a memória
cat("\014") #limpa o console

Instalando os pacotes necessários para esse módulo

install.packages("mdatools")

library(openxlsx)

Os códigos acima, são usados para instalar e carregar os pacotes necessários para este módulo. Esses códigos são comandos para instalar pacotes no R. Um pacote é uma coleção de funções, dados e documentação que ampliam as capacidades do R (R CRAN (R. C. Team 2017) e RStudio (R. S. Team 2022)). No exemplo acima, o pacote openxlsx permite ler e escrever arquivos Excel no R. Para instalar um pacote no R, você precisa usar a função install.packages().

Depois de instalar um pacote, você precisa carregá-lo na sua sessão R com a função library(). Por exemplo, para carregar o pacote openxlsx, você precisa executar a função library(openxlsx). Isso irá permitir que você use as funções do pacote na sua sessão R. Você precisa carregar um pacote toda vez que iniciar uma nova sessão R e quiser usar um pacote instalado.

Agora vamos definir o diretório de trabalho. Esse código é usado para obter e definir o diretório de trabalho atual no R. O comando getwd() retorna o caminho do diretório onde o R está lendo e salvando arquivos. O comando setwd() muda esse diretório de trabalho para o caminho especificado entre aspas. No seu caso, você deve ajustar o caminho para o seu próprio diretório de trabalho. Lembre de usar a barra “/” entre os diretórios. E não a contra-barra “\”.

getwd()
setwd("C:/Seu/Diretório/De/Trabalho")

11.3 Importando a planilha

Vamos importar a planilha de dados univariados univ*.xlsx. Note que o símbolo # em programação R significa que o texto que vem depois dele é um comentário e não será executado pelo programa. Isso é útil para explicar o código ou deixar anotações. Ajuste a segunda linha do código abaixo para refletir “C:/Seu/Diretório/De/Trabalho/Planilha.xlsx”.

library(openxlsx)
univ_all <- read.xlsx("D:/Elvio/OneDrive/Disciplinas/_EcoNumerica/5.Matrizes/univ.xlsx",
                    rowNames = T, colNames = T,
                    sheet = "tucuna")
head(univ,10)
head(univ[, 1:5], 10)

##    n.=.434    CT_cm  PT_g CP_cm Ctubo_cm  PC_g      %PT Pest_g Cest_cm gr_est
## 1    TU001 3.478158 468.8  27.2     39.8 458.9 2.111775    3.9     7.7      I
## 2    TU002 3.508556 520.0  28.8     14.3 507.4 2.423077    5.9    10.0      I
## 3    TU003 3.306887 301.5  23.8     13.0 283.4 6.003317   15.5    10.2    III
## 4    TU004 2.580217  28.2  11.0     16.5  27.7 1.773050    0.3     4.3      I
## 5    TU005 2.660260  38.9  11.9     15.5  37.7 3.084833    0.8     4.5    III
## 6    TU006 3.122365 431.7  20.5     24.2 418.7 3.011350    9.9     6.4    III
## 7    TU007 3.144152 544.0  19.2     25.0 520.1 4.393382    6.8     7.5     II
## 8    TU008 2.602690 161.6  11.5     17.5 157.0 2.846535    4.1     6.8     II
## 9    TU009 3.202746 200.5  20.5     25.7 195.9 2.294264    2.5     7.6     II
## 10   TU010 2.965273  86.7  16.0     18.3  84.5 2.537486    0.7     5.1      I
##       ir_est Pint_g Cint_cm gr_int    ir_int Pgon_g Cgon_cm          emg
## 1  0.8319113    4.8    38.3     II 1.0238908    1.2       7      IMATURO
## 2  1.1346154    5.3    13.3     II 1.0192308    1.4     6.5       MADURO
## 3  5.1409619    2.4    12.0     II 0.7960199    0.2     7.7 EM MATURACAO
## 4  1.0638298    0.1    16.0     II 0.3546099    0.1       5      IMATURO
## 5  2.0565553    0.3    15.0     II 0.7712082    0.1     3.2      IMATURO
## 6  2.2932592    2.7    23.7     II 0.6254343    0.4     7.8 EM MATURACAO
## 7  1.2500000    3.3    24.5     II 0.6066176   13.8     7.9       MADURO
## 8  2.5371287    0.4    17.0      I 0.2475248    0.1     2.5      IMATURO
## 9  1.2468828    2.0    25.3     II 0.9975062    0.1     6.5 EM MATURACAO
## 10 0.8073818    1.4    17.7     II 1.6147636    0.1       6      IMATURO
##            ig mes periodo estação    sexo
## 1  0.25597270 ago chuvoso inverno   MACHO
## 2  0.26923077 ago chuvoso inverno   MACHO
## 3  0.06633499 ago chuvoso inverno   MACHO
## 4  0.35460993 ago chuvoso inverno   MACHO
## 5  0.25706941 ago chuvoso inverno   MACHO
## 6  0.09265694 set chuvoso inverno   MACHO
## 7  2.53676471 set chuvoso inverno   FEMEA
## 8  0.06188119 set chuvoso inverno imaturo
## 9  0.04987531 set chuvoso inverno   MACHO
## 10 0.11534025 set chuvoso inverno   MACHO
##    n.=.434    CT_cm  PT_g CP_cm Ctubo_cm
## 1    TU001 3.478158 468.8  27.2     39.8
## 2    TU002 3.508556 520.0  28.8     14.3
## 3    TU003 3.306887 301.5  23.8     13.0
## 4    TU004 2.580217  28.2  11.0     16.5
## 5    TU005 2.660260  38.9  11.9     15.5
## 6    TU006 3.122365 431.7  20.5     24.2
## 7    TU007 3.144152 544.0  19.2     25.0
## 8    TU008 2.602690 161.6  11.5     17.5
## 9    TU009 3.202746 200.5  20.5     25.7
## 10   TU010 2.965273  86.7  16.0     18.3

Exibindo os dados importados (esses comando são “case-sensitive” ignore.case(object)).

#View(univ)
print(univ[1:5,1:5])
univ
str(univ)
mode(univ)
class(univ)

11.4 Reset point

univ <- univ
univ <- univ[, 1:3]
univ_all <- univ_all
var <- ""

11.5 Gráficos de dispersão

(https://mda.tools/docs/datasets--simple-plots.html)

library(mdatools)
#removendo linhas ou coluns por nome
attr(univ, "name") = "Tucunaré"
attr(univ, "xaxis.name") = "Eixo X"
attr(univ, "yaxis.name") = "Eixo Y"
par(mfrow = c(1,2))
# show plot for the whole dataset (columns 1 and 2 will be taken)
mdaplot(univ, type = "p")
# subset the dataset and keep only columns 6 and 7 and then make a plot
mdaplot(mda.subset(univ, select = c(1,2)), type = "p")

par(mfrow = c(2,2))
# show Height vs Weight and color points by the Beer consumption
mdaplot(univ, type = "p", cgroup = univ_all[, var])
# do the same but do not show colorbar
mdaplot(univ, type = "p", cgroup = univ_all[, var],
        show.colorbar = FALSE)
# do the same but use grayscale color map
mdaplot(univ, type = "p", cgroup = univ_all[, var], colmap = "gray")
# do the same but using colormap with gradients between red, yellow and green colors
mdaplot(univ, type = "p", cgroup = univ_all[, var],
        colmap = c("red", "yellow", "green"))
# make a factor using values of variable Sex and define labels for the factor levels
g <- factor(univ_all[, "sexo"],
           levels = c("MACHO", "FEMEA", "imaturo"))
g
par(mfrow = c(1, 2))
mdaplot(univ, type = "p", cgroup = g)
mdaplot(univ, type = "p", cgroup = g, colmap = "gray")

par(mfrow = c(1, 2))
# default way - color grouping is used for borders and "bg" for background
mdaplot(univ, type = "p", cgroup = univ_all[, var], pch = 21, bg = "white")
# inverse - color grouping is used for background and "bg" for border
mdaplot(univ, type = "p", cgroup = univ_all[, var], pch = 21, bg = "white", pch.colinv = TRUE)

par(mfrow = c(2, 2))
# by default row names will be used as labels
mdaplot(univ, type = "p", show.labels = TRUE)
# here we tell to use indices as labels instead
mdaplot(univ, type = "p", show.labels = TRUE, labels = "indices")
# here we use names again but change color and size of the labels
mdaplot(univ, type = "p", show.labels = TRUE, labels = "names", lab.col = "red", lab.cex = 0.5)
# finally we provide a vector with manual values to be used as the labels
mdaplot(univ, type = "p", show.labels = TRUE, labels = paste0("T", seq_len(nrow(univ))))

par(mfrow = c(2, 2))
# manual values and tick labels for the x-axis
mdaplot(univ, xticks = c(10,30,40), xticklabels = c("Small", "Medium", "Large"))
# same but with rotation of the tick labels
mdaplot(univ, xticks = c(10,30,40), xticklabels = c("Small", "Medium", "Large"), xlas = 2)
# manual values and tick labels for the y-axis
mdaplot(univ, yticks = c(200,600,900), yticklabels = c("Light", "Medium", "Heavy"))
# same but with rotation of the tick labels
mdaplot(univ, yticks = c(200,600,900), yticklabels = c("Light", "Medium", "Heavy"), ylas = 2)

par(mfrow = c(1, 2))
# change margin for bottom part
par(mar = c(6, 4, 4, 2) + 0.1)
mdaplot(univ, xticks = c(10,30,40),
        xticklabels = c("Small", "Medium", "Large"),
        xlas = 2, xlab = "")
mtext("Comprimento", side = 1, line = 5)
# change margin for left part
par(mar = c(5, 6, 4, 1) + 0.1)
mdaplot(univ, yticks = c(200,600,900), yticklabels = c("Light", "Medium", "Heavy"),
        ylas = 2, ylab = "")
mtext("Peso", side = 2, line = 5)

par(mfrow = c(1,2))
mdaplot(univ, show.grid = FALSE, show.lines = c(20,200))
mdaplot(univ, show.lines = c(40, NA))
# define a factor using values of variable Sex and simple labels
g
par(mfrow = c(1, 2))
# make a scatter plot grouping points by the factor and then show convex hull for each group
p <- mdaplot(univ, cgroup = g)
plotConvexHull(p)
# make a scatter plot grouping points by the factor and then show 90% confidence intervals
p <- mdaplot(univ, cgroup = g)
plotConfidenceEllipse(p, conf.level = 0.90)

# média agrupada por fator
media <- tapply(univ$CT_cm, g, mean)
media
anova <- aov(CT_cm ~ g, data = univ_all)
summary(anova)
plot(anova,1)

11.6 Gráficos de linha

library(mdatools)

## Warning: package 'mdatools' was built under R version 4.3.3

##
## Attaching package: 'mdatools'

## The following object is masked from 'package:car':
##
##     ellipse

var <- univ$CT_cm
attr(univ$CT_cm, "yaxis.name") = "CT_cm"
attr(univ$CT_cm, "xaxis.name") = "Indivíduo"

par(mfrow = c(2, 1))
mdaplot(univ$CT_cm, type = "l")
mdaplot(univ$CT_cm, type = "l", col = "darkgray", lty = 2)

#mdaplot(univ$CT_cm, type = "l", cgroup = g)

11.7 Gráficos de barra

# make a simple two rows matrix with values
d = rbind(
   c(20, 50, 60, 90),
   c(14, 45, 59, 88)
)

# add some names and attributes
colnames(d) = paste0("PC", 1:4)
rownames(d) = c("Cal", "CV")
attr(d, "xaxis.name") = "Components"
attr(d, "name") = "Explained variance"

par(mfrow = c(1, 2))

# make a default bar plot
mdaplot(d, type = "h")

# make a bar plot with manual xtick labels, color and labels for data values
mdaplot(d, type = "h", xticks = seq_len(ncol(d)), xticklabels = colnames(d), col = "red",
   show.labels = TRUE, labels = "values", xlas = 2, xlab = "", ylab = "Variance, %")

d = rbind(
   c(20, 60, 70, 75),
   c(2, 5, 4, 3)
)

# add names and attributes
rownames(d) = c("Mean", "Std")
colnames(d) = paste0("PC", 1:4)
attr(d, 'name') = "Statistics"


# show the plots
par(mfrow = c(1, 2))
mdaplot(d, type = "e")
mdaplot(d, type = "e", xticks = seq_len(ncol(d)),
   xticklabels = colnames(d), col = "red", xlas = 2, xlab = "")

par(mfrow = c(1, 2))

mdaplot(mda.subset(d, 1), type = "h", col = "lightgray")
mdaplot(d, type = "e", show.axes = FALSE, pch = NA)

mdaplot(mda.subset(d, 1), type = "b")
mdaplot(d, type = "e", show.axes = FALSE)

11.8 Gráficos de grupos

# let's create a simple dataset with 3 rows
p = rbind(
   c(0.40, 0.69, 0.88, 0.95),
   c(0.34, 0.64, 0.81, 0.92),
   c(0.30, 0.61, 0.80, 0.88)
)

# add some names and attributes
rownames(p) = c("Cal", "CV", "Test")
colnames(p) = paste0("PC", 1:4)
attr(p, "name") = "Cumulative variance"
attr(p, "xaxis.name") = "Components"

# and make group plots of different types
par(mfrow = c(2, 2))
mdaplotg(p, type = "l")
mdaplotg(p, type = "b")
mdaplotg(p, type = "h", xticks = 1:4)
mdaplotg(p, type = "b", lty = c(1, 2, 1), col = c("red", "green", "blue"), pch = 1,
         xticks = 1:4, xticklabels = colnames(p))

par(mfrow = c(2, 2))
mdaplotg(p, type = "l", legend.position = "top")
mdaplotg(p, type = "b", legend.position = "bottomleft")
mdaplotg(p, type = "h", legend.position = "bottom")
mdaplotg(p, type = "b", show.legend = FALSE)

par(mfrow = c(2, 2))
mdaplotg(p, type = "l", show.labels = TRUE)
mdaplotg(p, type = "b", show.labels = TRUE, labels = "indices")
mdaplotg(p, type = "h", show.labels = TRUE, labels = "values")
mdaplotg(p, type = "b", show.labels = TRUE, labels = "values")

# load data and exclude column with income
data(people)
people = mda.exclcols(people, "Income")

# use values of sex variable to split data into two subsets
sex = people[, "Sex"]
m = mda.subset(people, subset = sex == -1)
f = mda.subset(people, subset = sex ==  1)

# combine the two subsets into a named list
d = list(male = m, female = f)

# make plots for the list
par(mfrow = c(2, 2))
mdaplotg(d, type = "p")
mdaplotg(d, type = "b")
mdaplotg(d, type = "h")
mdaplotg(d, type = "b", lty = c(1, 2), col = c("red", "blue"), pch = 1)

sex = factor(people[, "Sex"], labels = c("M", "F"))
reg = factor(people[, "Region"], labels = c("S", "M"))
groups = data.frame(sex, reg)

par(mfrow = c(2, 2))
mdaplotg(people, type = "p", groupby = groups)
mdaplotg(people, type = "l", groupby = groups)
mdaplotg(people, type = "b", groupby = groups)
mdaplotg(people, type = "h", groupby = groups)

Apêndices

Sites consultados

https://www.geeksforgeeks.org/break-axis-of-plot-in-r/ https://stackoverflow.com/questions/72498597/add-a-break-to-a-bar-chart-when-one-value-is-very-large

Script limpo

Aqui apresento o scrip na íntegra sem os textos ou outros comentários. Você pode copiar e colar no R para executa-lo. Lembre de remover os # ou ## caso necessite executar essas linhas.

Referências

Bibliografia

Bradstock, R. A., M. G. Tozer, and D. A. Keith. 1997. “Effects of High Frequency Fire on Floristic Composition and Abundance in a Fire-Prone Heathland Near Sydney.” Journal Article. Australian Journal of Botany 45: 641–55.

———. 2017. R: A Language and Environment for Statistical Computing. Book. Austria: R Foundation for Statistical Computing. https://www.r-project.org/.

Team, R Studio. 2022. RStudio: Integrated Development Environment for r. Book. Boston, MA: RStudio, PBC. https://posit.co/products/open-source/rstudio/.
