5  R - 시각화 기본

Acknowledgement: 본 절의 구성에는 다음 교재를 발췌하였다.

• Galit Shmueli 외 4인 지음, 조재희 외 4인 역 (2018). 비즈니스 애널리틱스를 위한 데이터마이닝 (R Edition). 이앤비플러스.
• Baumer et al. (2024) Modern Data Science with R (3rd Edition). CRC Press. https://mdsr-book.github.io/mdsr3e/

5.1 시각화의 중요성 및 시각화의 주요 요소

• Modern Data Science with R의 2장에 자세히 설명되어 있으니 일독을 권한다.
• 좋은 시각화는 경험도 많이 필요하므로, 좋은걸 많이 봐두는 것이 좋다 (미술관 구경하듯).

5.2 예제용 데이터

• 보스턴 주택 데이터 (Boston housing data)
  • Housing data for 506 census tracts of Boston from the 1970 census.

# install.packages("mlbench")
data("BostonHousing", package = "mlbench")
head(BostonHousing, 7)

     crim   zn indus chas   nox    rm  age    dis rad tax ptratio      b lstat
1 0.00632 18.0  2.31    0 0.538 6.575 65.2 4.0900   1 296    15.3 396.90  4.98
2 0.02731  0.0  7.07    0 0.469 6.421 78.9 4.9671   2 242    17.8 396.90  9.14
3 0.02729  0.0  7.07    0 0.469 7.185 61.1 4.9671   2 242    17.8 392.83  4.03
4 0.03237  0.0  2.18    0 0.458 6.998 45.8 6.0622   3 222    18.7 394.63  2.94
5 0.06905  0.0  2.18    0 0.458 7.147 54.2 6.0622   3 222    18.7 396.90  5.33
6 0.02985  0.0  2.18    0 0.458 6.430 58.7 6.0622   3 222    18.7 394.12  5.21
7 0.08829 12.5  7.87    0 0.524 6.012 66.6 5.5605   5 311    15.2 395.60 12.43
  medv
1 24.0
2 21.6
3 34.7
4 33.4
5 36.2
6 28.7
7 22.9

str(BostonHousing)

'data.frame':   506 obs. of  14 variables:
 $ crim   : num  0.00632 0.02731 0.02729 0.03237 0.06905 ...
 $ zn     : num  18 0 0 0 0 0 12.5 12.5 12.5 12.5 ...
 $ indus  : num  2.31 7.07 7.07 2.18 2.18 2.18 7.87 7.87 7.87 7.87 ...
 $ chas   : Factor w/ 2 levels "0","1": 1 1 1 1 1 1 1 1 1 1 ...
 $ nox    : num  0.538 0.469 0.469 0.458 0.458 0.458 0.524 0.524 0.524 0.524 ...
 $ rm     : num  6.58 6.42 7.18 7 7.15 ...
 $ age    : num  65.2 78.9 61.1 45.8 54.2 58.7 66.6 96.1 100 85.9 ...
 $ dis    : num  4.09 4.97 4.97 6.06 6.06 ...
 $ rad    : num  1 2 2 3 3 3 5 5 5 5 ...
 $ tax    : num  296 242 242 222 222 222 311 311 311 311 ...
 $ ptratio: num  15.3 17.8 17.8 18.7 18.7 18.7 15.2 15.2 15.2 15.2 ...
 $ b      : num  397 397 393 395 397 ...
 $ lstat  : num  4.98 9.14 4.03 2.94 5.33 ...
 $ medv   : num  24 21.6 34.7 33.4 36.2 28.7 22.9 27.1 16.5 18.9 ...

summary(BostonHousing)

      crim                zn             indus       chas         nox
 Min.   : 0.00632   Min.   :  0.00   Min.   : 0.46   0:471   Min.   :0.3850
 1st Qu.: 0.08205   1st Qu.:  0.00   1st Qu.: 5.19   1: 35   1st Qu.:0.4490
 Median : 0.25651   Median :  0.00   Median : 9.69           Median :0.5380
 Mean   : 3.61352   Mean   : 11.36   Mean   :11.14           Mean   :0.5547
 3rd Qu.: 3.67708   3rd Qu.: 12.50   3rd Qu.:18.10           3rd Qu.:0.6240
 Max.   :88.97620   Max.   :100.00   Max.   :27.74           Max.   :0.8710
       rm             age              dis              rad
 Min.   :3.561   Min.   :  2.90   Min.   : 1.130   Min.   : 1.000
 1st Qu.:5.886   1st Qu.: 45.02   1st Qu.: 2.100   1st Qu.: 4.000
 Median :6.208   Median : 77.50   Median : 3.207   Median : 5.000
 Mean   :6.285   Mean   : 68.57   Mean   : 3.795   Mean   : 9.549
 3rd Qu.:6.623   3rd Qu.: 94.08   3rd Qu.: 5.188   3rd Qu.:24.000
 Max.   :8.780   Max.   :100.00   Max.   :12.127   Max.   :24.000
      tax           ptratio            b              lstat
 Min.   :187.0   Min.   :12.60   Min.   :  0.32   Min.   : 1.73
 1st Qu.:279.0   1st Qu.:17.40   1st Qu.:375.38   1st Qu.: 6.95
 Median :330.0   Median :19.05   Median :391.44   Median :11.36
 Mean   :408.2   Mean   :18.46   Mean   :356.67   Mean   :12.65
 3rd Qu.:666.0   3rd Qu.:20.20   3rd Qu.:396.23   3rd Qu.:16.95
 Max.   :711.0   Max.   :22.00   Max.   :396.90   Max.   :37.97
      medv
 Min.   : 5.00
 1st Qu.:17.02
 Median :21.20
 Mean   :22.53
 3rd Qu.:25.00
 Max.   :50.00

dim(BostonHousing)

[1] 506  14

• 암트랙 승차자 수 데이터 (AmTrak ridership data)

amtrak <- read.csv("https://raw.githubusercontent.com/mandyhpnguyen/MS-Data-Analytics-Datasets/main/Time%20Series/Amtrak%20data.csv")
head(amtrak, 7)

   Month Ridership Amtrak.Ridership.Number.of.Passengers...in.thousands.  X X.1
1 Jan-91      1709                                                    NA NA  NA
2 Feb-91      1621                                                    NA NA  NA
3 Mar-91      1973                                                    NA NA  NA
4 Apr-91      1812                                                    NA NA  NA
5 May-91      1975                                                    NA NA  NA
6 Jun-91      1862                                                    NA NA  NA
7 Jul-91      1940                                                    NA NA  NA
  X.2
1  NA
2  NA
3  NA
4  NA
5  NA
6  NA
7  NA

str(amtrak)

'data.frame':   159 obs. of  6 variables:
 $ Month                                                : chr  "Jan-91" "Feb-91" "Mar-91" "Apr-91" ...
 $ Ridership                                            : int  1709 1621 1973 1812 1975 1862 1940 2013 1596 1725 ...
 $ Amtrak.Ridership.Number.of.Passengers...in.thousands.: logi  NA NA NA NA NA NA ...
 $ X                                                    : logi  NA NA NA NA NA NA ...
 $ X.1                                                  : logi  NA NA NA NA NA NA ...
 $ X.2                                                  : logi  NA NA NA NA NA NA ...

summary(amtrak)

    Month             Ridership
 Length:159         Min.   :1361
 Class :character   1st Qu.:1698
 Mode  :character   Median :1831
                    Mean   :1822
                    3rd Qu.:1967
                    Max.   :2223
 Amtrak.Ridership.Number.of.Passengers...in.thousands.    X
 Mode:logical                                          Mode:logical
 NA's:159                                              NA's:159




   X.1            X.2
 Mode:logical   Mode:logical
 NA's:159       NA's:159





dim(amtrak)

[1] 159   6

5.3 기본적 시각화

• 히스토그램 (Histogram)
• 상자그림 (Boxplots)
• 막대 차트 (Bar charts)
• 산점도 (Scatter plots)
• 선 그래프 (Line graphs)

5.3.1 히스토그램 (histogram)

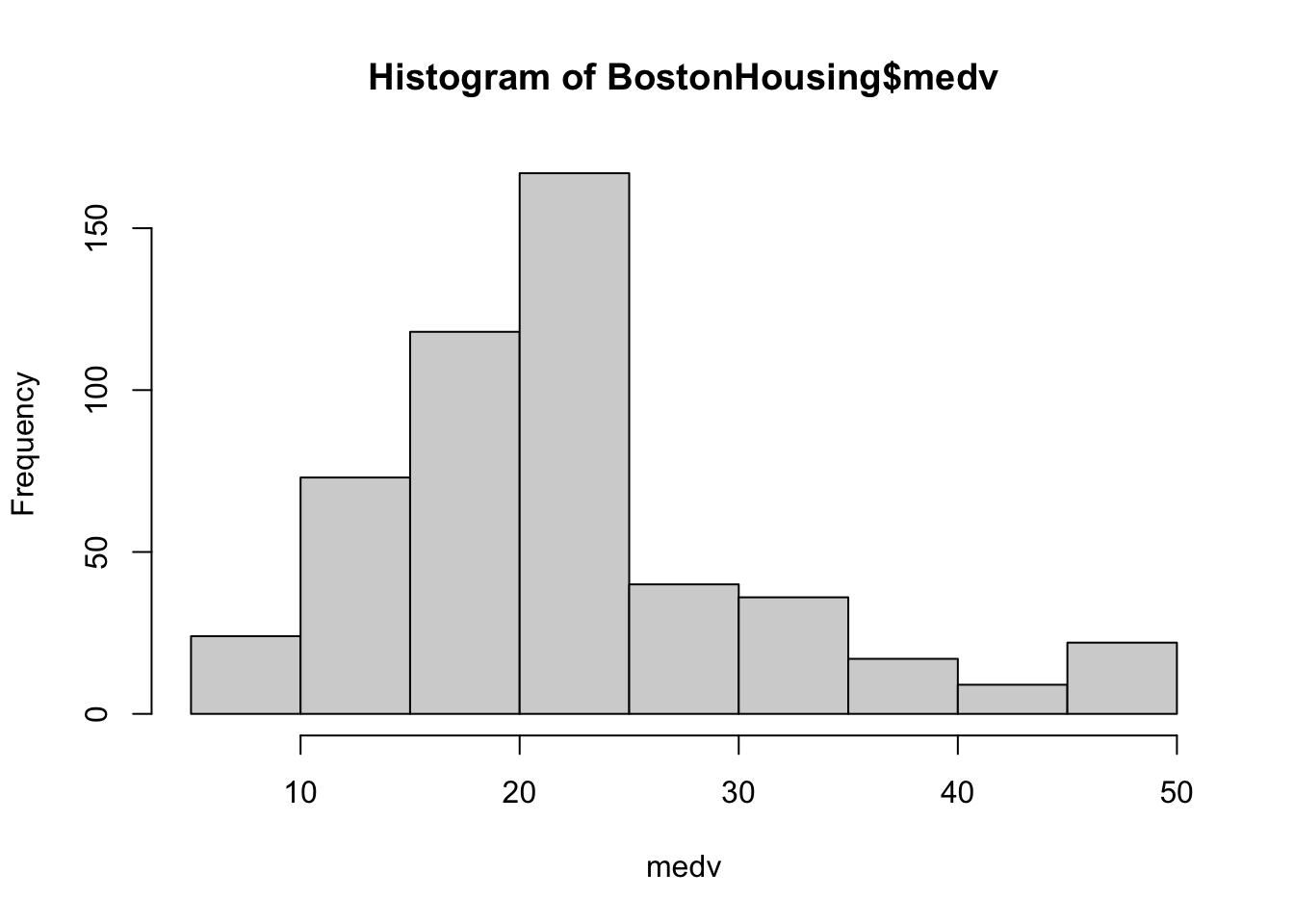

• 주택가격의 중앙값(medv)의 히스토그램을 살펴보자.

hist(BostonHousing$medv, xlab = "medv")

5.3.2 상자 그림 (box plot)

• 상자그림의 기본 문법은 다음과 같다.

boxplot(BostonHousing$medv)

• 상자 그림은 다음과 같이 그린다.
  • 위쪽 이상점은 Q3 + 1.5*(Q3-Q1)위에 있는 점으로 정의된다. 아래쪽 이상점도 비슷하게 정의된다.
  • 박스: Q1부터 Q3까지의 범위 (가운데 선은 Q2 중간값)
  • 박스의 위쪽/아래쪽 bar는 maximum/minimum of non-outliers

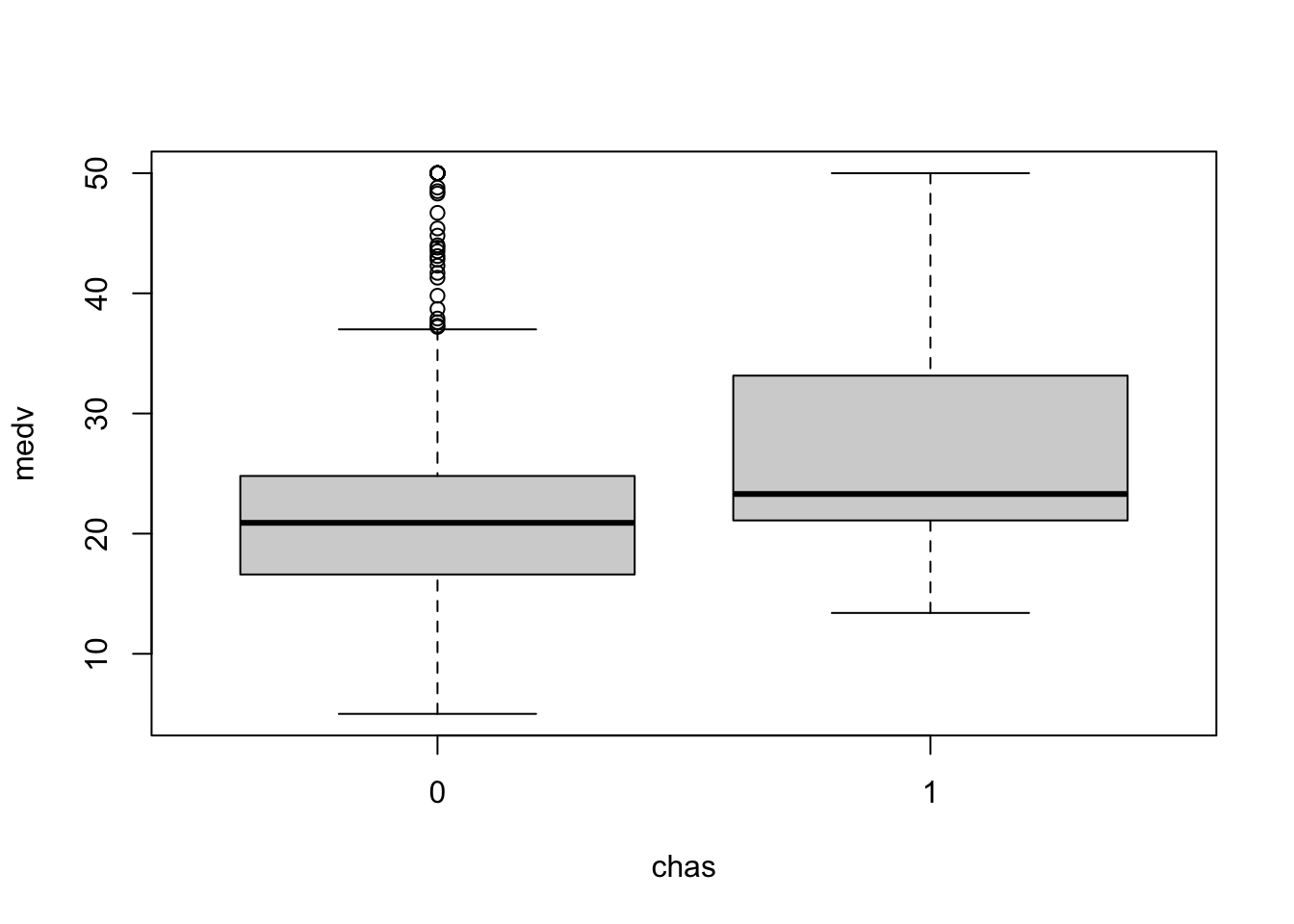

• 상자그림은 여러 하위군을 비교하기에도 좋다. 다음은 주택가격 중앙값을 찰스강변(1) or 찰스강변 아님(0)으로 구분하여 상자그림을 그렸다.

boxplot(BostonHousing$medv ~ BostonHousing$chas, xlab = "chas", ylab = "medv")

5.3.3 막대 차트 (bar chart)

• 평균 주택가격을 찰스강변 지역(chas=1), 찰스강변 이외지역(chas=0)으로 구분하여 막대그래프로 그리고자 한다.

• 먼저 각 지역들에 대한 요약값을 계산한다.

data.for.plot <- aggregate(BostonHousing$medv, by = list(BostonHousing$chas), FUN = mean)
names(data.for.plot) <- c("CHAS", "MeanMEDV")
print(data.for.plot)

  CHAS MeanMEDV
1    0 22.09384
2    1 28.44000

• 위와 같이 한 컬럼이 범주, 한 컬럼이 값을 뜻하는 테이블이 있으면 막대그래프를 그릴 수 있다.

barplot(height=data.for.plot$MeanMEDV, names.arg = data.for.plot$CHAS,
     xlab = "CHAS", ylab = "Avg. MEDV")

5.3.4 산점도 (scatter plot)

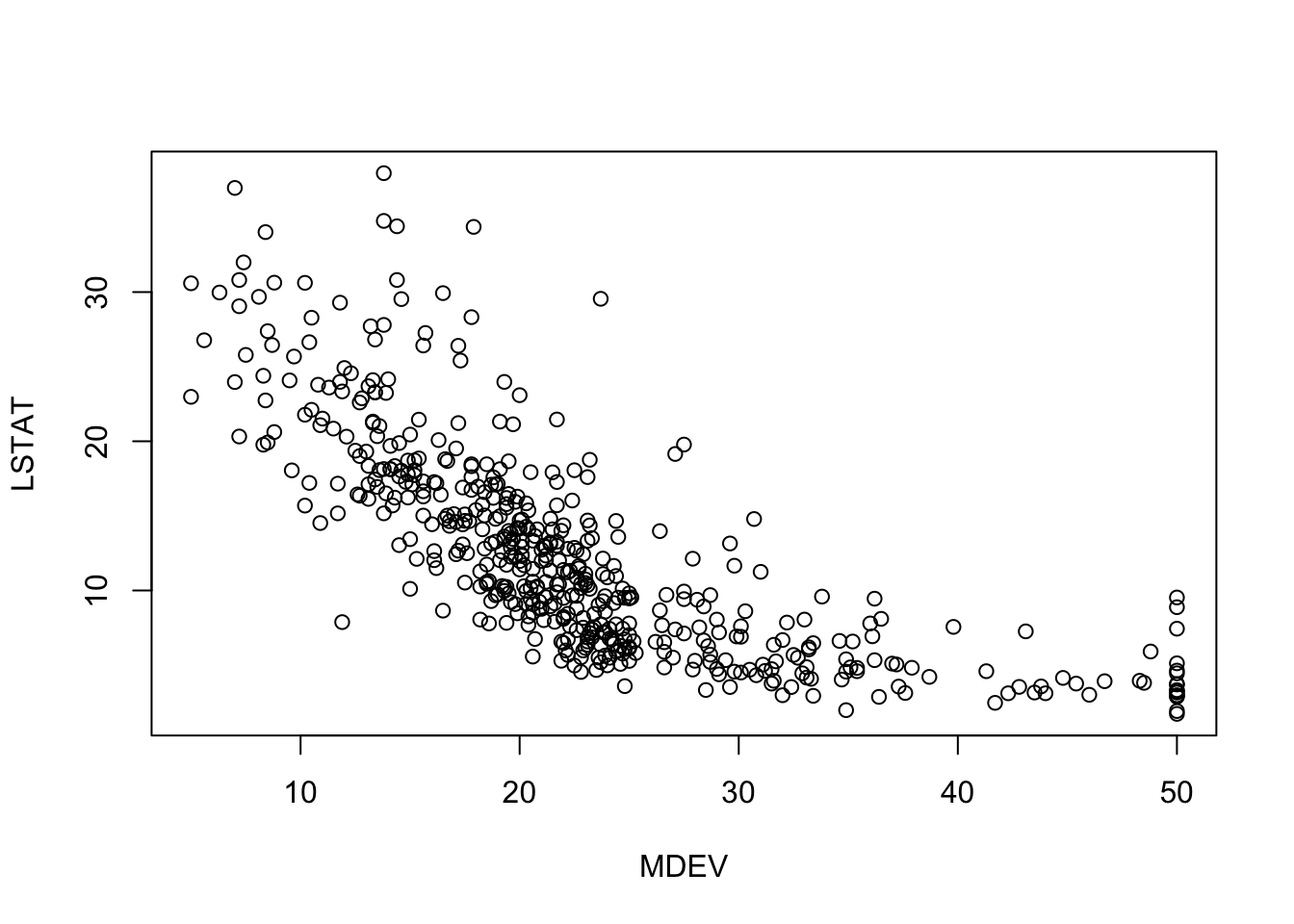

• 산점도는 두 수치형 변수의 관계를 시각화하는 데 쓰인다.

plot(x=BostonHousing$medv, y=BostonHousing$lstat,  xlab = "MDEV", ylab = "LSTAT")

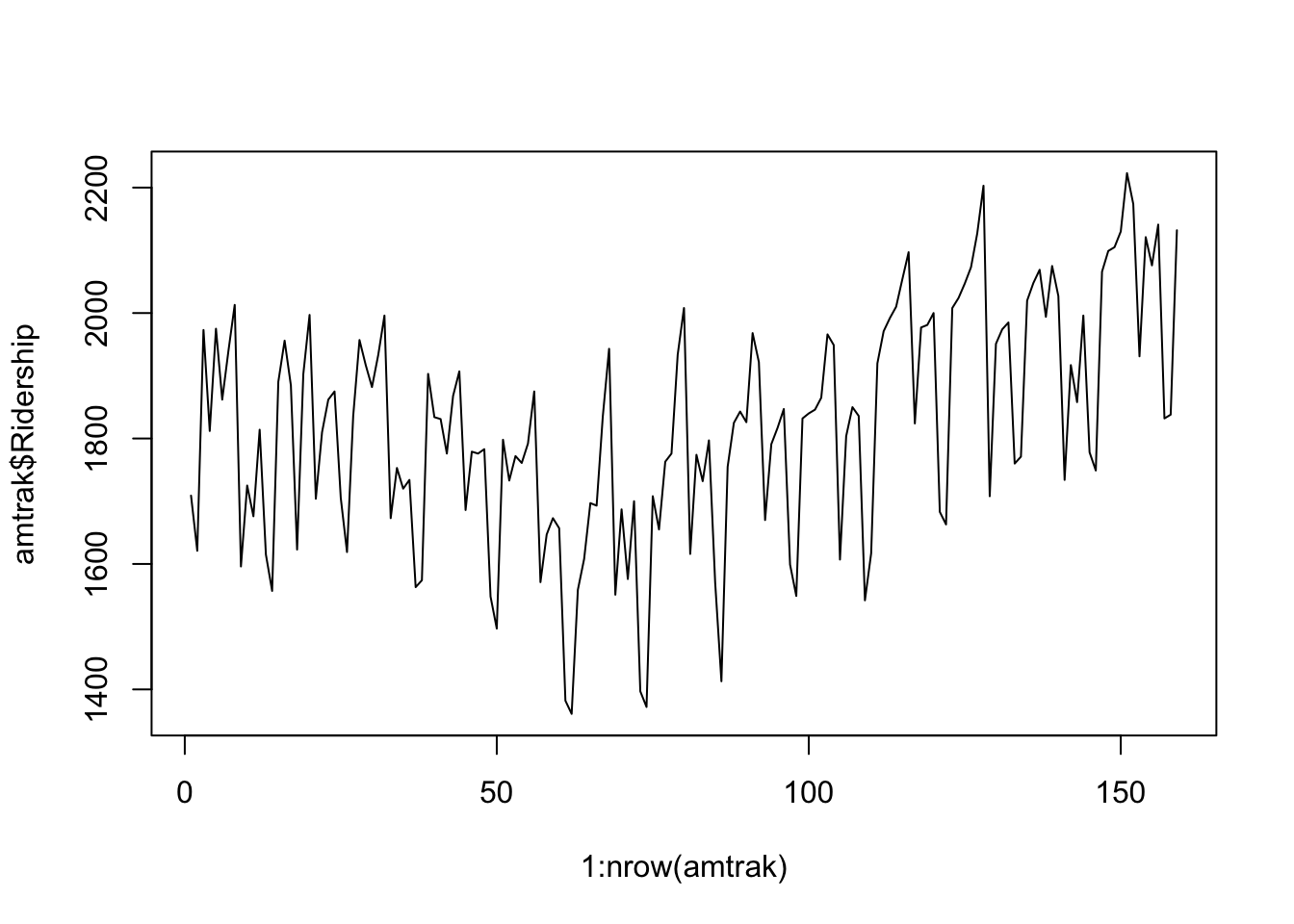

5.3.5 선 그래프 (line graph)

• R의 plot함수의 type옵션을 조정하면 주어진 점들의 sequence를 선으로 이어줄 수 있다.

plot(x=1:nrow(amtrak), y=amtrak$Ridership,  type="l")

• x축에 amtrak$Month을 지정하여 연도-월을 뜻하게 하려면, R에서 Date 변수를 다루는 방법을 익혀야 한다. (생략)

5.4 R 기본 그래픽 함수들의 구성요소

• R의 기본 시각화 기능은 특정 그림에 레이어를 하나씩 얹는 방식이다.

• 기본적인 구성요소 함수들의 개략적 설명이다.

  • plot(x, y): (x[i], y[i])들의 산점도를 새로 그린다.
  • points(x, y): 점 (x[i], y[i])들의 산점도를 추가한다.
  • lines(x, y): 점 (x[i], y[i])들의 선그래프를 추가한다.
  • abline(): 특정 직선이나 수직선/수평선을 추가한다.
  • curve(): (사용자가 정의한) 특정 y=f(x)의 그래프를 추가한다.
  • axis(): 축 이름 등의 축 관련 속성을 추가/수정한다.
  • legend(): 범례를 추가/수정한다.

• 아래 fake polynomial regresion 예제를 통햬 이해해 보자.

## function setting
f = function(t) return( (1/10)*t*(t-8)*(t+8) ) ;

## data settings
x = runif(50) ;         # uniform(0,1)에서 random sample 50개 추출
obs.x = (x - 0.5) * 20 ;    # unif(0,1) -> unif(-10, 10)으로 변환

error = rnorm(50)*3 ;   # normal(0,1)에서 random sample 50개 추출하고 3씩 곱함
obs.y = f(obs.x) + error ;

## draw an empty plot
plot(c(-10, 10), c(f(-10), f(10)), type="n", xlab="x", ylab="f(x)", main="Sample plot", axes=F)
## add x-axis
axis(1, at=c(-10, -5, 0, 5, 10))
## add y-axis
axis(2, at=c(-30, -15, 0, 15, 30))
## add curve
curve(f(x), -10, 10, lty=2, col="red", add=T)
## add points
points(obs.x, obs.y, pch=5, col="blue")
## add a vertical line
abline(v=5, col="green", lty="dashed")



legend("bottomright", c("True","Observed"), col=c("red","blue"), pch=c(-1,5), lty=c(2,-1))

5.5 다차원 시각화

• 기본 용도: 스토리텔링 / 복잡한 정보를 효과적으로 표현하고 싶을 때

• 전략 1. 속성 변수 추가

  • 다른 범주형 변수를 색상, 크기, 모양, 다중 패널, 애니메이션으로 활용
  • 응용처: 추가적인 전처리를 고려할 때, 또는 model에서 interaction term을 추가할지 결정할 때 (단순 prediction이 아닌 모델/계수의 해석이 중요한 상황에서)

• 전략 2. 차트 조절

  • 변수변환
  • 연속변수의 스케일 변경 (rescaling)
  • 연속변수 그룹화 (aggregation)
  • 범주변수의 범주 재조정

5.5.1 속성 변수를 추가하는 전략

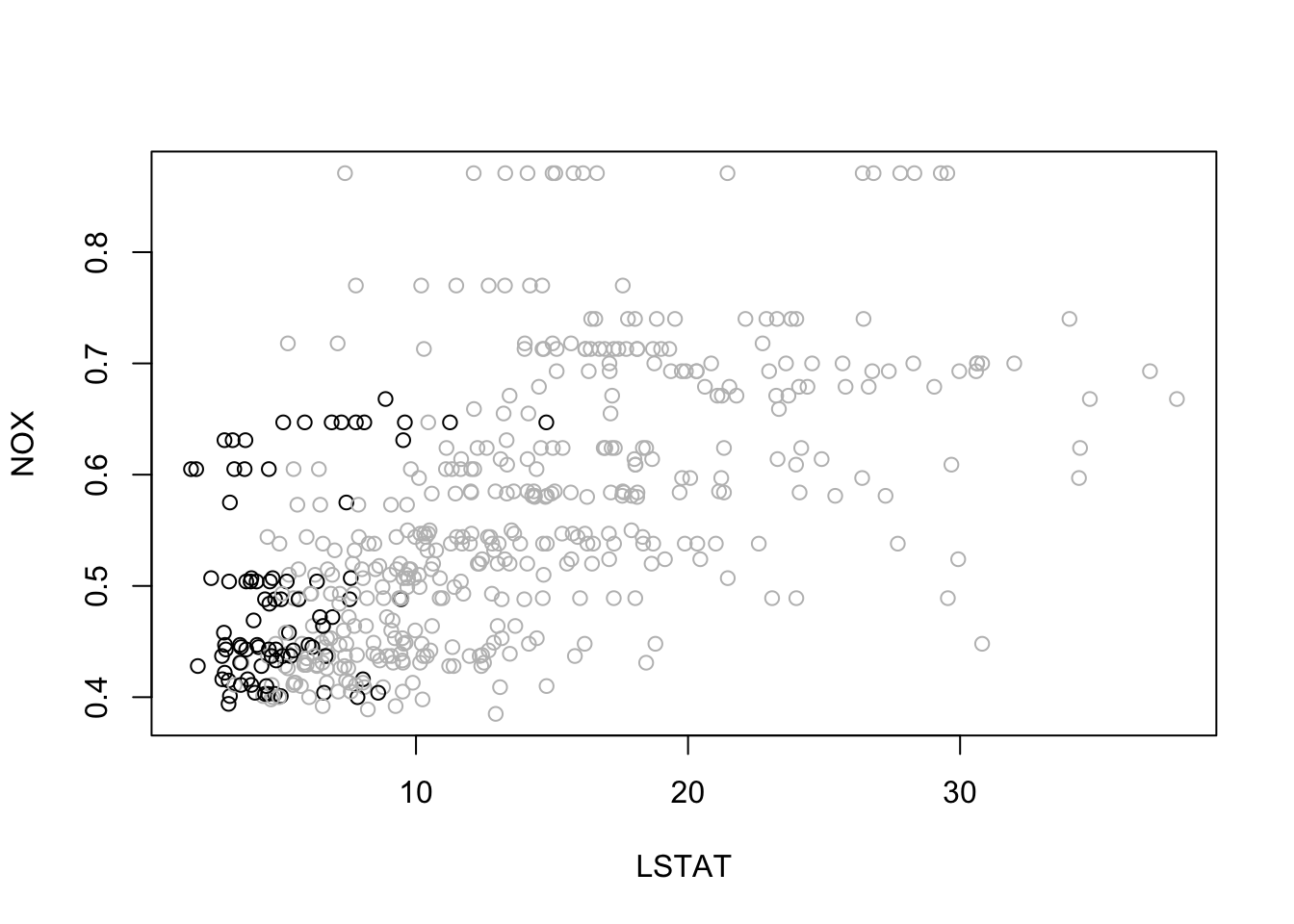

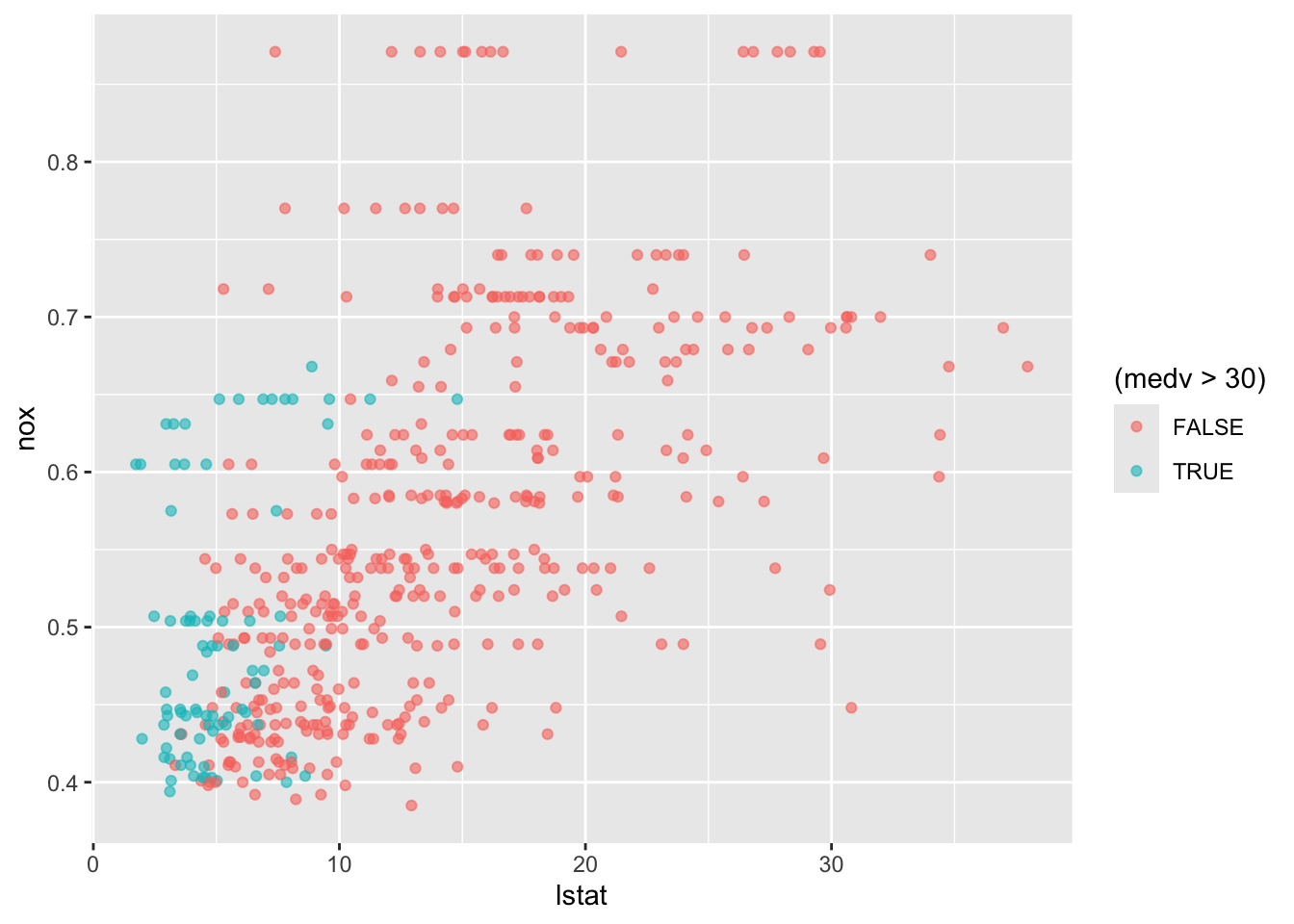

• 보스턴 가구 데이터에서 NOX vs. LSTAT의 관계를 살필 때, 소득이 높은 개체 (medv > 30)와 소득이 낮은 개체에 따라 색상을 다르게 주었다.

• ggplot은 Hadley Wickham이 만든 고품질의 시각화를 만들 수 있는 라이브러리이다. ggplot의 문법에 익숙해지면 더 고품질의 시각화를 간단하게 만들 수 있다. ggplot에 대한 다양한 튜토리얼이 있으나, 자세한 소개는 Modern Data Science with R의 3장을 구글 번역하여 보는 방법도 있다.

plot(y=BostonHousing$nox, x=BostonHousing$lstat, ylab = "NOX", xlab = "LSTAT",
     col = ifelse(BostonHousing$medv > 30, "black", "gray"))
# add legend outside of plotting area
# In legend() use argument inset =  to control the location of the legend relative
# to the plot.
legend("topleft", inset=c(0, -0.2),
       legend = c("MEDV > 30", "MEDV <= 30"), col = c("black", "gray"),
       pch = 1, cex = 0.5)

# alternative plot with ggplot
library(ggplot2)

ggplot(BostonHousing, aes(y = nox, x = lstat, color=(medv > 30))) +
  geom_point(alpha = 0.6)

• 찰스강 인접 여부에 따라 rad vs. 주택 가격의 막대그래프를 따로 그렸다.

# compute mean MEDV per RAD and CHAS
# In aggregate() use argument drop = FALSE to include all combinations
# (exiting and missing) of RAD X CHAS.
# data.for.plot <- aggregate(BostonHousing$medv, by = list(BostonHousing$rad, BostonHousing$chas),
#                            FUN = mean, drop = FALSE)
# names(data.for.plot) <- c("RAD", "CHAS", "meanMEDV")
# # plot the data
# par(mfcol = c(2,1))
# barplot(height = data.for.plot$meanMEDV[data.for.plot$CHAS == 0],
#         names.arg = data.for.plot$RAD[data.for.plot$CHAS == 0],
#         xlab = "RAD", ylab = "Avg. MEDV", main = "CHAS = 0")
# barplot(height = data.for.plot$meanMEDV[data.for.plot$CHAS == 1],
#         names.arg = data.for.plot$RAD[data.for.plot$CHAS == 1],
#         xlab = "RAD", ylab = "Avg. MEDV", main = "CHAS = 1")

# alternative plot with ggplot
#ggplot(data.for.plot) +
#  geom_bar(aes(x = as.factor(RAD), y = meanMEDV), stat = "identity") +
#  xlab("RAD") + facet_grid(CHAS ~ .)

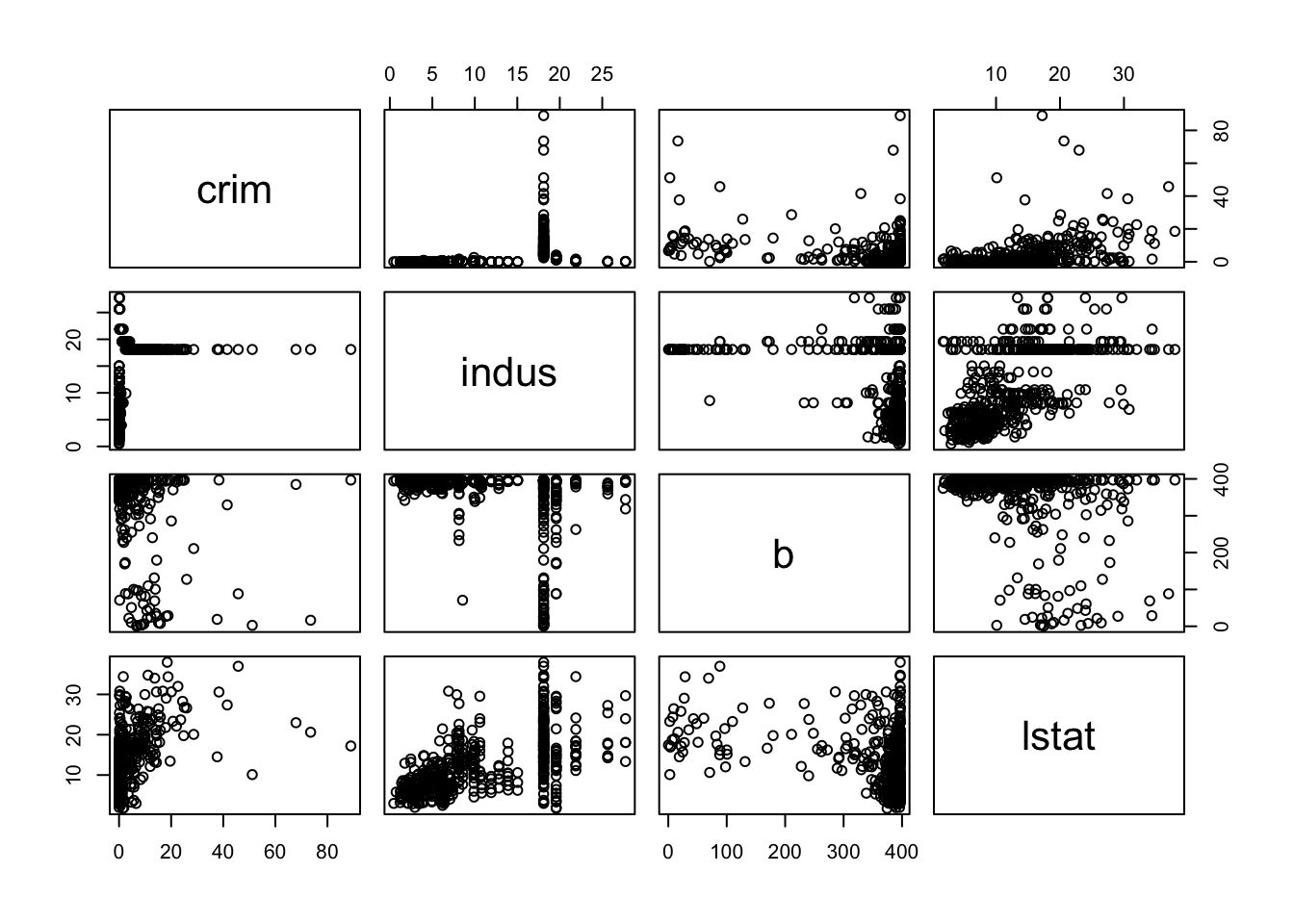

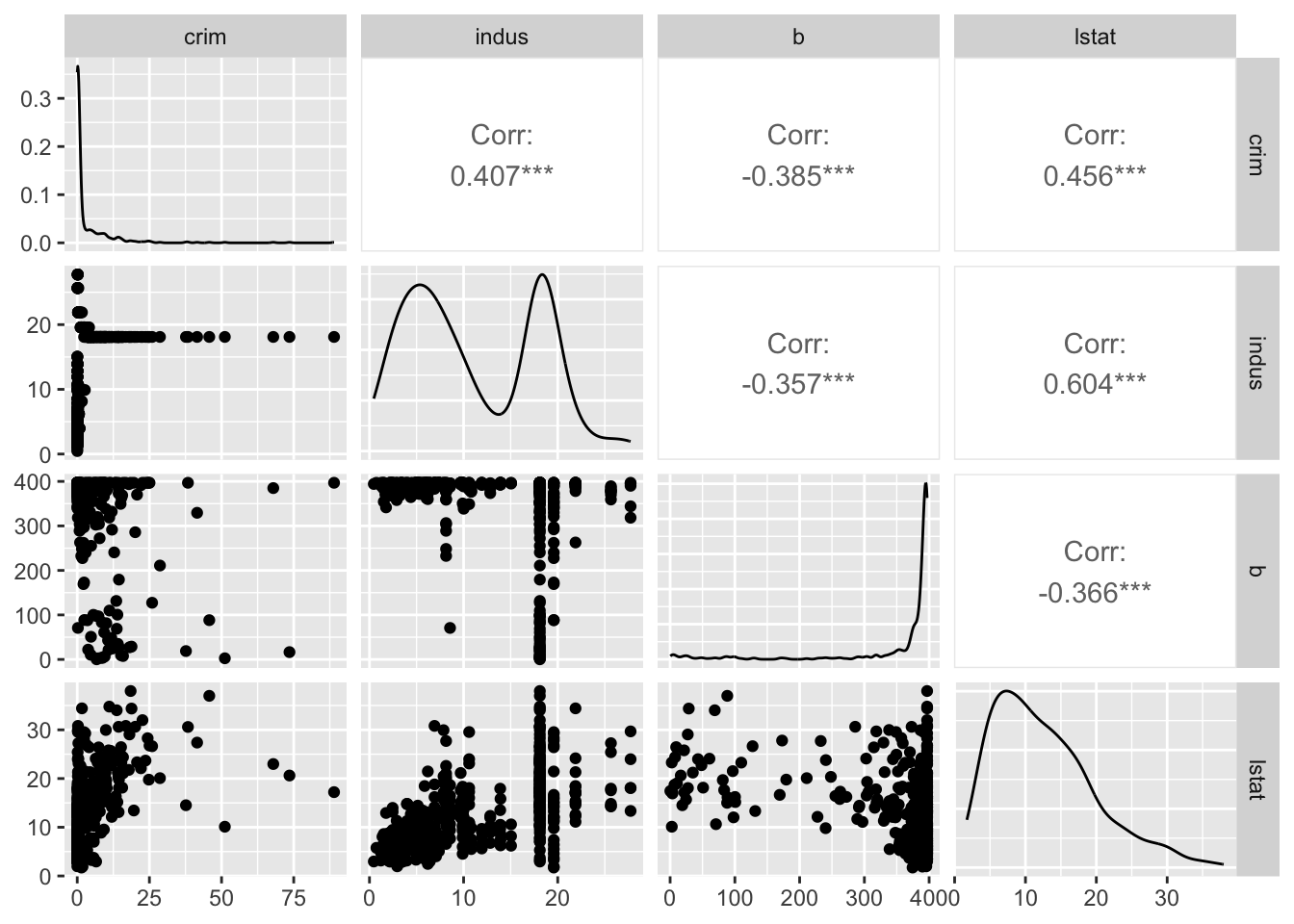

• 속성(변수)들이 모두 연속형이라면, 모든 조합의 산점도를 한꺼번에 그리는 방법도 있다.

## simple plot
# use plot() to generate a matrix of 4X4 panels with variable name on the diagonal,
# and scatter plots in the remaining panels.
plot(BostonHousing[, c(1, 3, 12, 13)])

# alternative, nicer plot (displayed)
#install.packages("GGally")
library(GGally)
ggpairs(BostonHousing[, c(1, 3, 12, 13)])

5.5.2 차트를 조절하는 전략

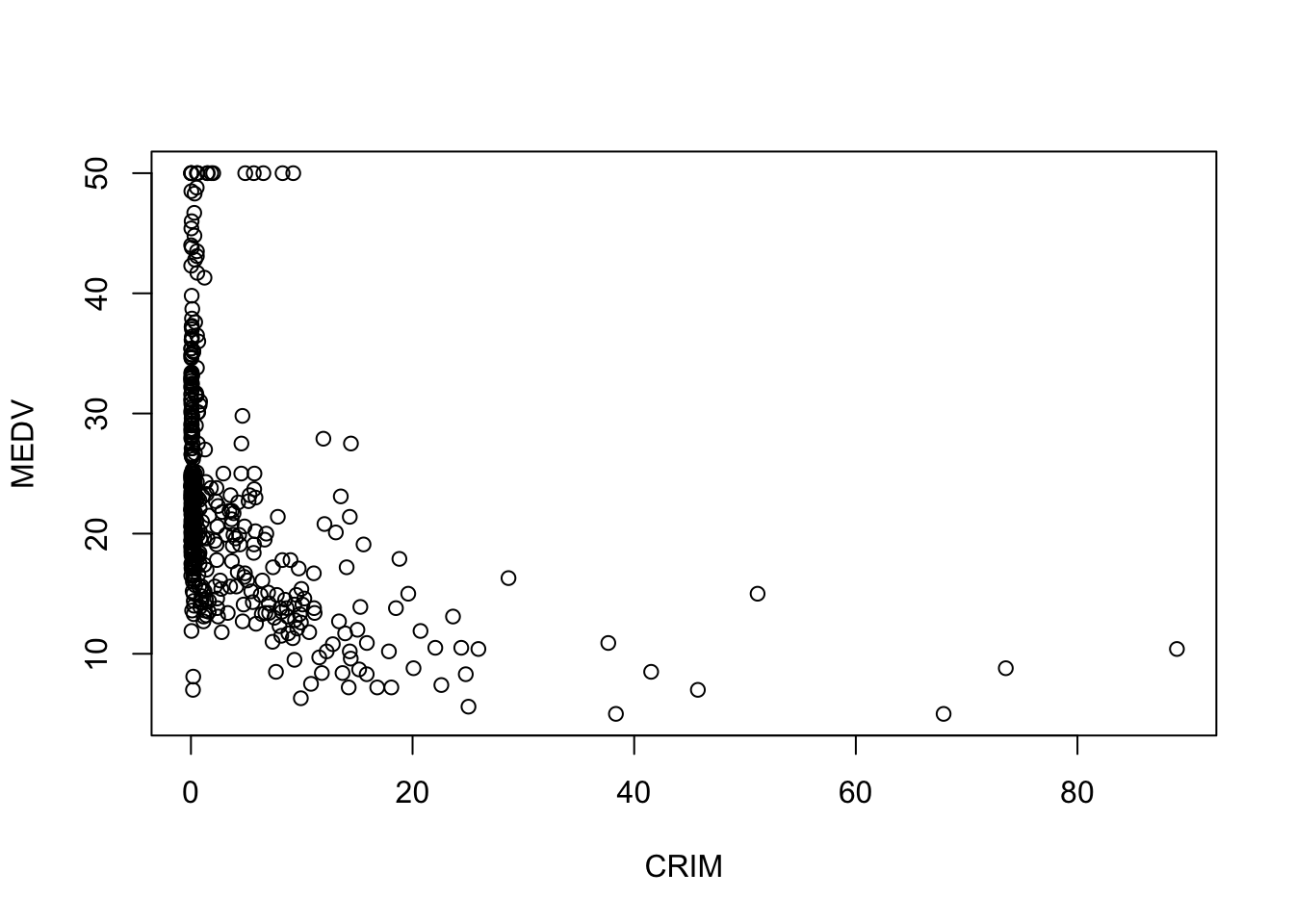

• 한 축의 스케일을 로그 등으로 변환하는 전략

## scatter plot: regular and log scale
plot(BostonHousing$medv ~ BostonHousing$crim, xlab = "CRIM", ylab = "MEDV")

# to use logarithmic scale set argument log = to either 'x', 'y', or 'xy'.
plot(BostonHousing$medv ~ BostonHousing$crim,
xlab = "log(CRIM)", ylab = "log(MEDV)", log = 'xy')

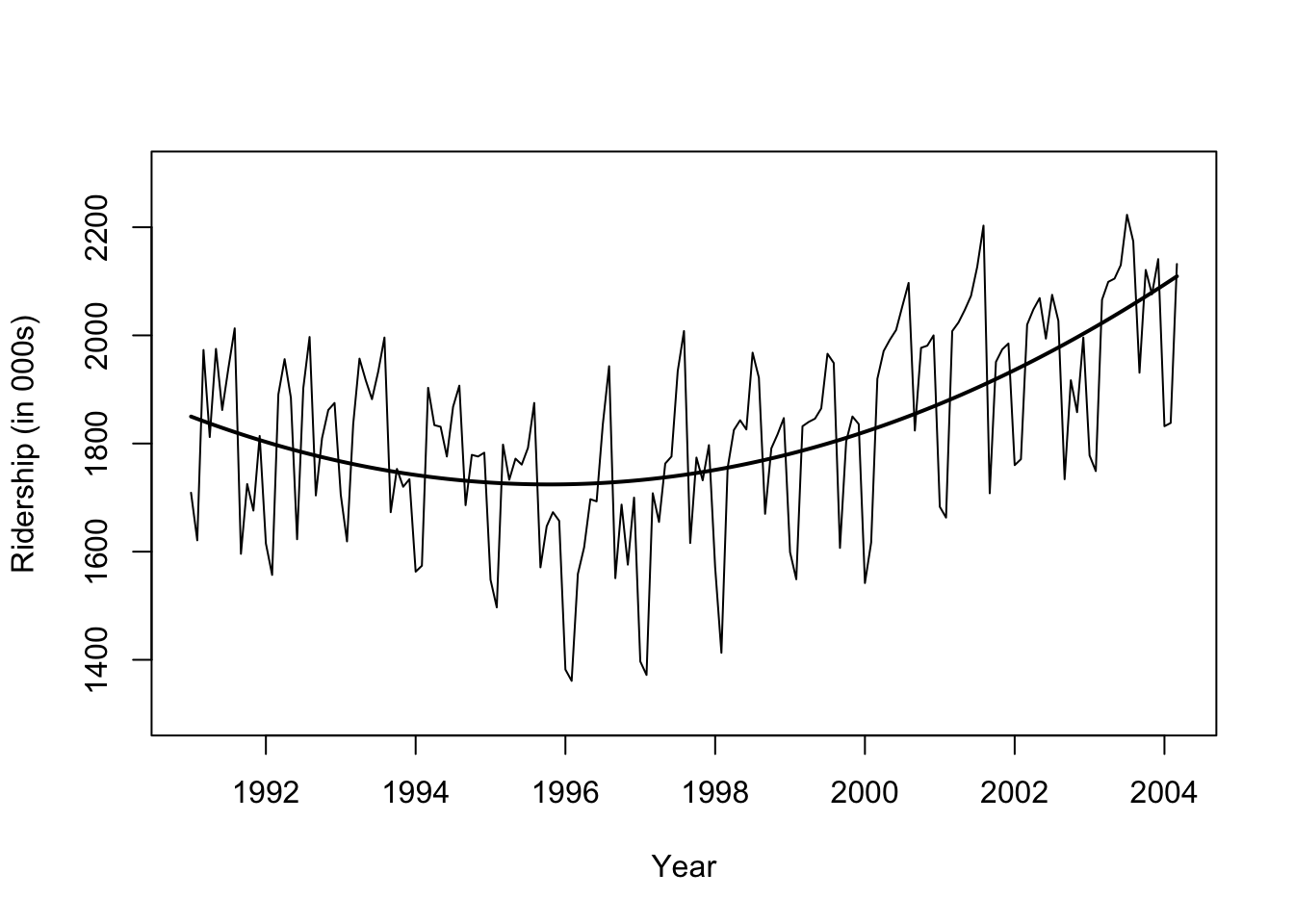

• 시계열의 경우 추세선을 추가하거나,

#install.packages("forecast")
library(forecast)
#Amtrak.df <- read.csv("Amtrak data.csv")
ridership.ts <- ts(amtrak$Ridership, start = c(1991, 1), end = c(2004, 3), freq = 12)
## fit curve
ridership.lm <- tslm(ridership.ts ~ trend + I(trend^2))
plot(ridership.ts, xlab = "Year", ylab = "Ridership (in 000s)", ylim = c(1300, 2300))
lines(ridership.lm$fitted, lwd = 2)

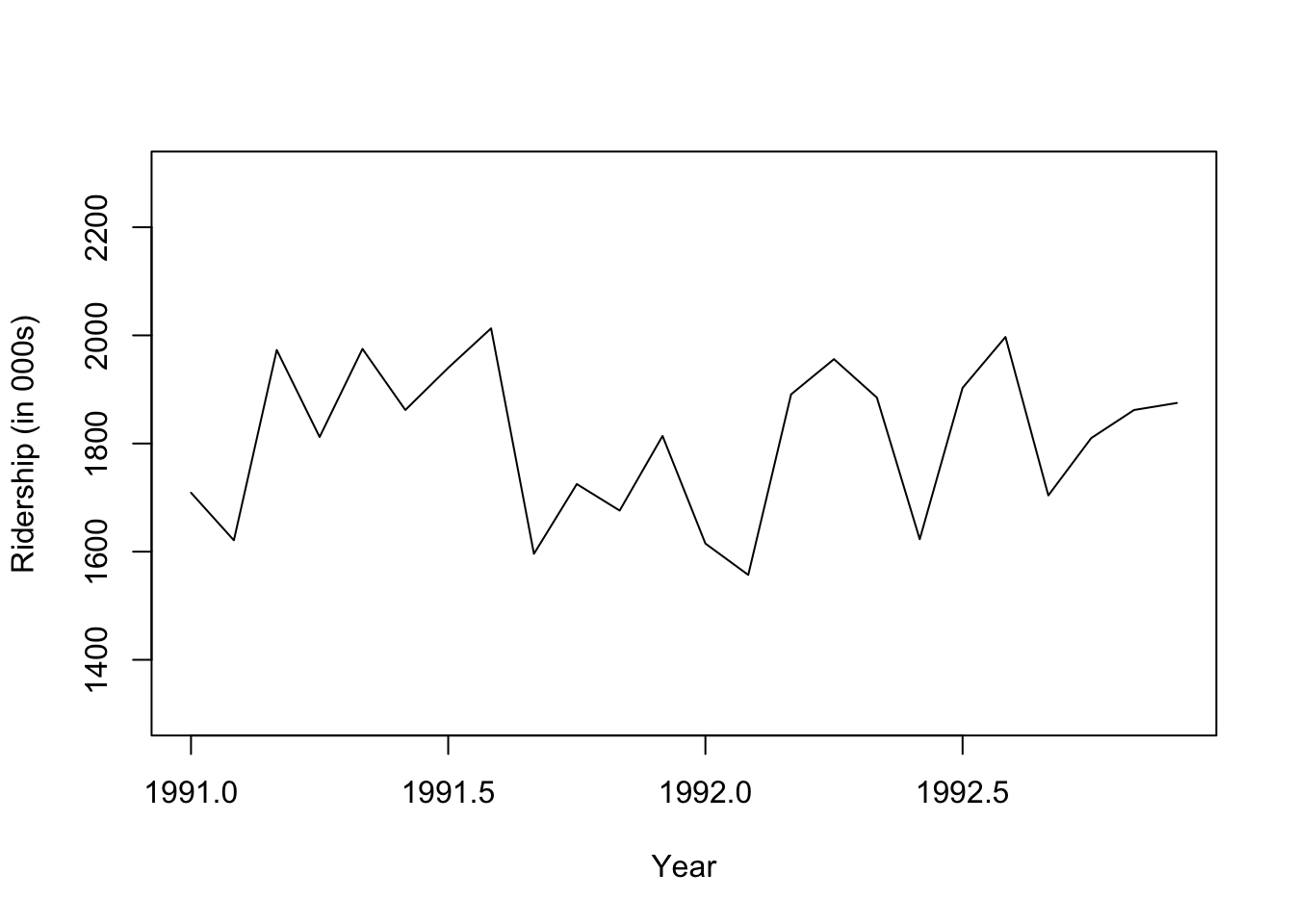

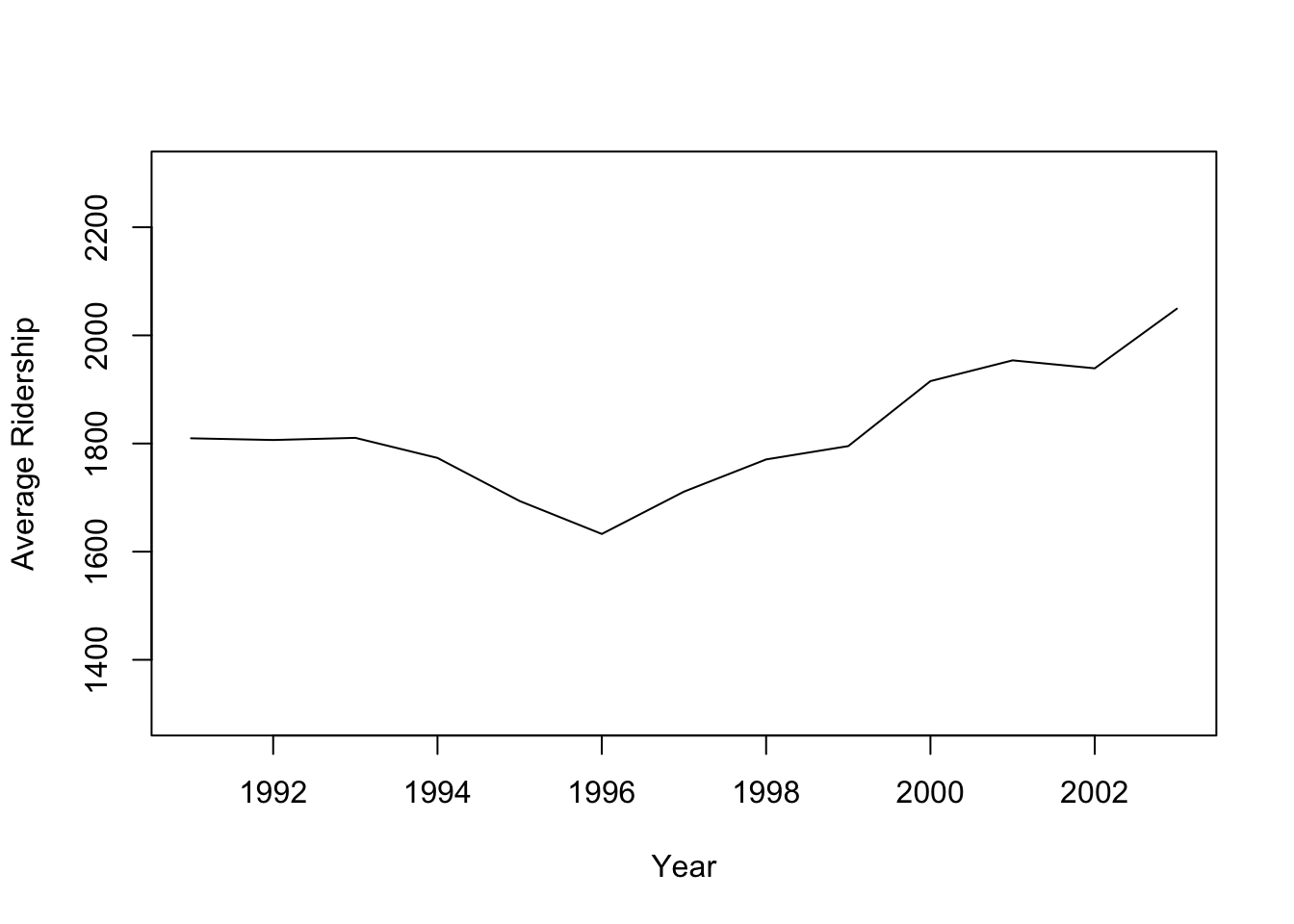

• 집계 수준을 변경하면 트렌드 파악에 도움이 된다.

## zoom in, monthly, and annual plots
ridership.2yrs <- window(ridership.ts, start = c(1991,1), end = c(1992,12))
plot(ridership.2yrs, xlab = "Year", ylab = "Ridership (in 000s)", ylim = c(1300, 2300))

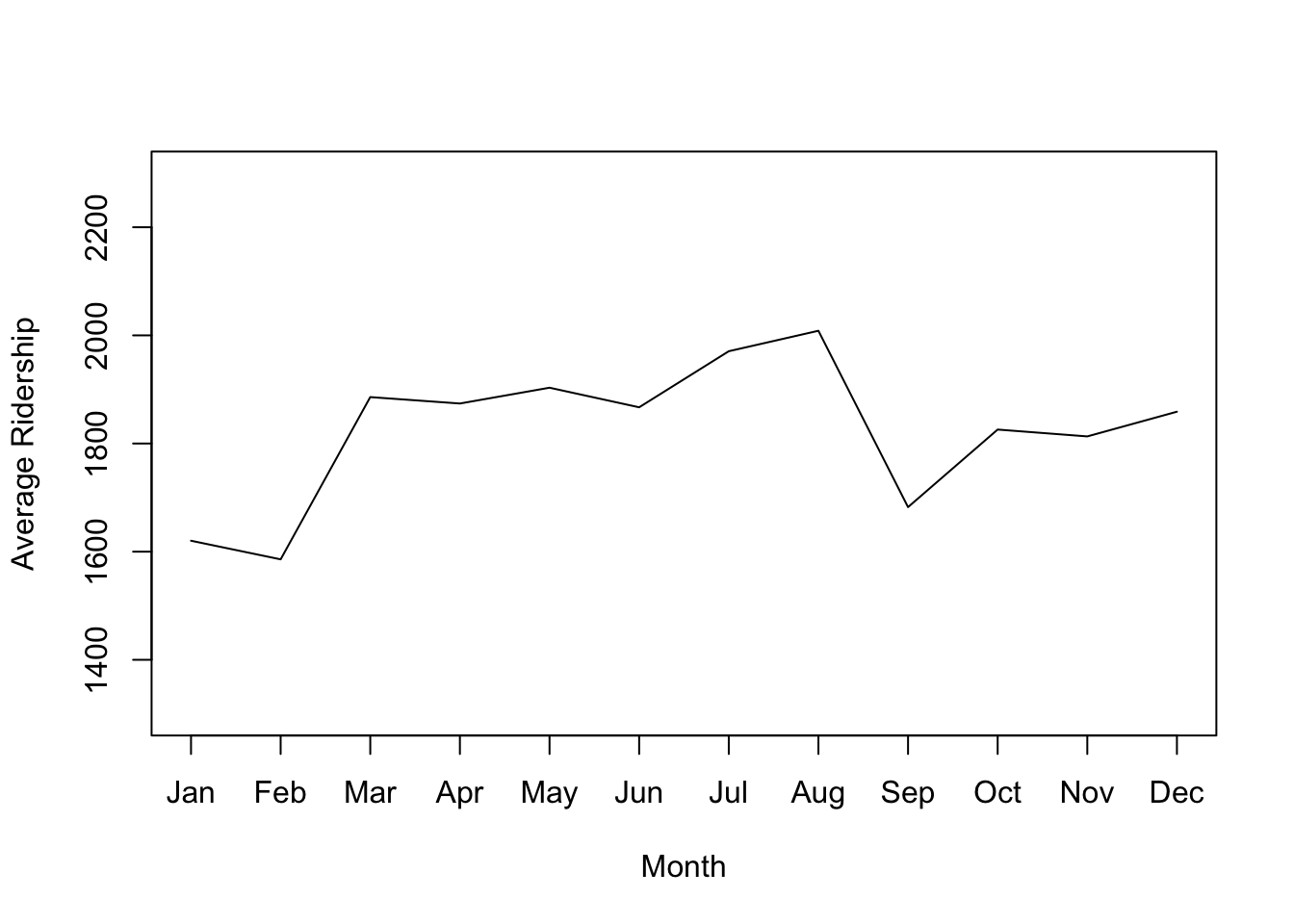

monthly.ridership.ts <- tapply(ridership.ts, cycle(ridership.ts), mean)
plot(monthly.ridership.ts, xlab = "Month", ylab = "Average Ridership",
    ylim = c(1300, 2300), type = "l", xaxt = 'n')
## set x labels
axis(1, at = c(1:12), labels = c("Jan","Feb","Mar", "Apr","May","Jun",
                                "Jul","Aug","Sep",  "Oct","Nov","Dec"))

annual.ridership.ts <- aggregate(ridership.ts, FUN = mean)
plot(annual.ridership.ts, xlab = "Year", ylab = "Average Ridership",
ylim = c(1300, 2300))

5.6 기타 시각화

5.6.1 히트맵 (heatmap)

• 행렬형 자료의 현황 파악에 유용하다. 예를 들어 여러 변수들의 상관관계 행렬을 다음과 같이 나타낼 수 있다.

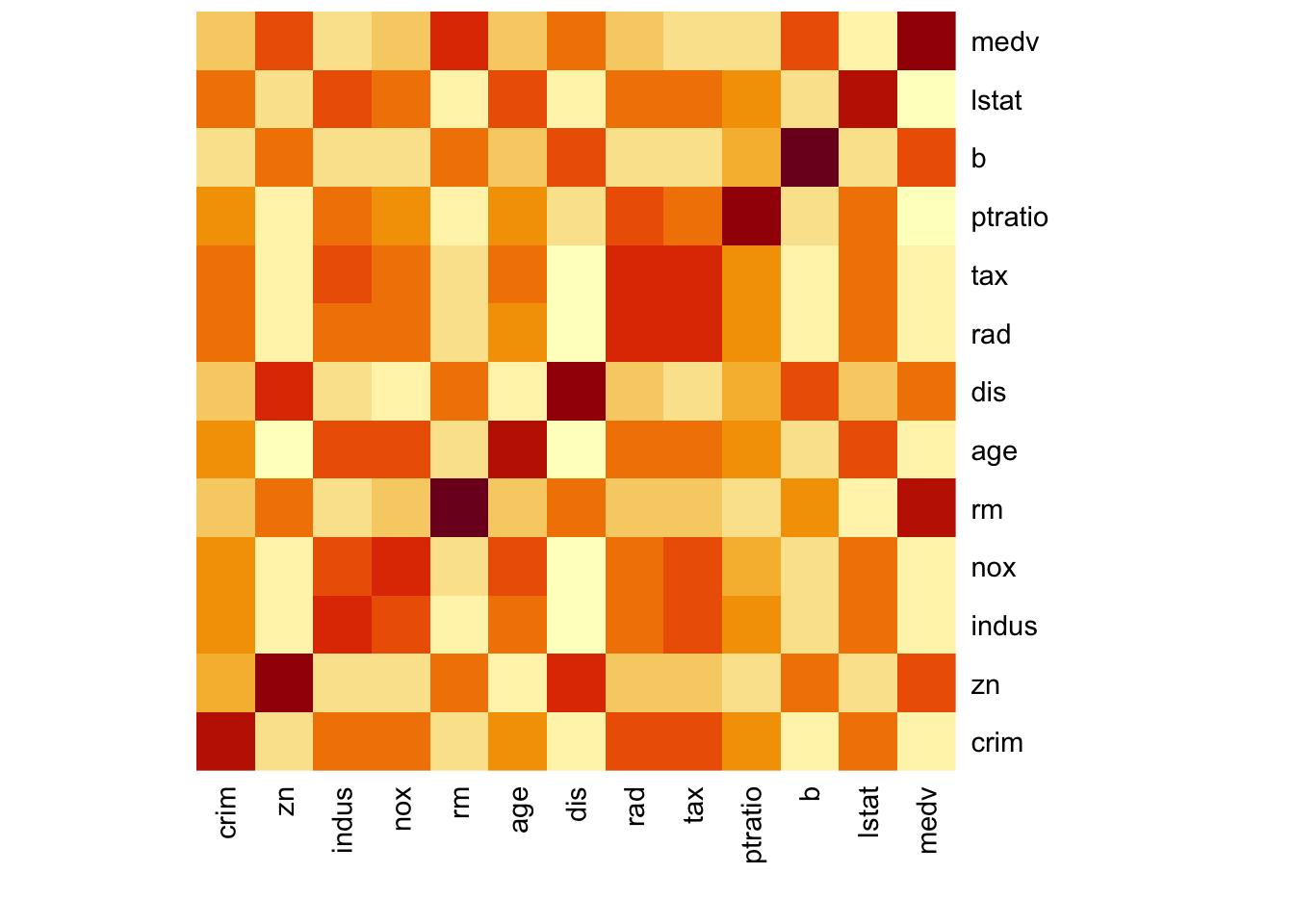

## simple heatmap of correlations (without values)
heatmap(cor(BostonHousing[,-4]), Rowv = NA, Colv = NA)

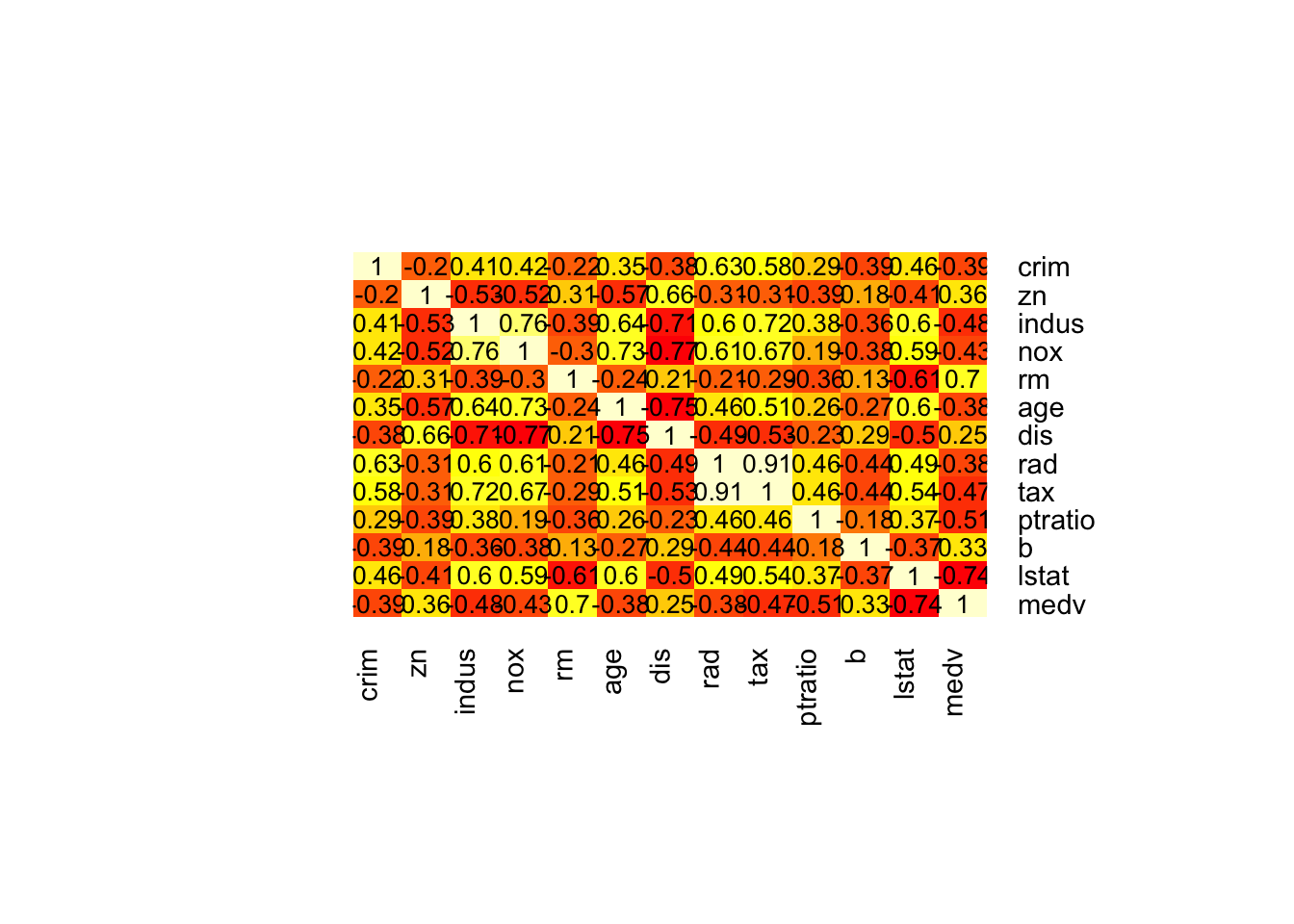

## heatmap with values
#install.packages("gplots")
library(gplots)
heatmap.2(cor(BostonHousing[,-4]), Rowv = FALSE, Colv = FALSE, dendrogram = "none",
     cellnote = round(cor(BostonHousing[,-4]),2),
     notecol = "black", key = FALSE, trace = 'none', margins = c(10,10))

5.6.2 산점도의 점을 텍스트로 표시하기

• 단순히 산포의 파악이 아니라 특정 자료점의 위치를 파악하는 데 유용하다.

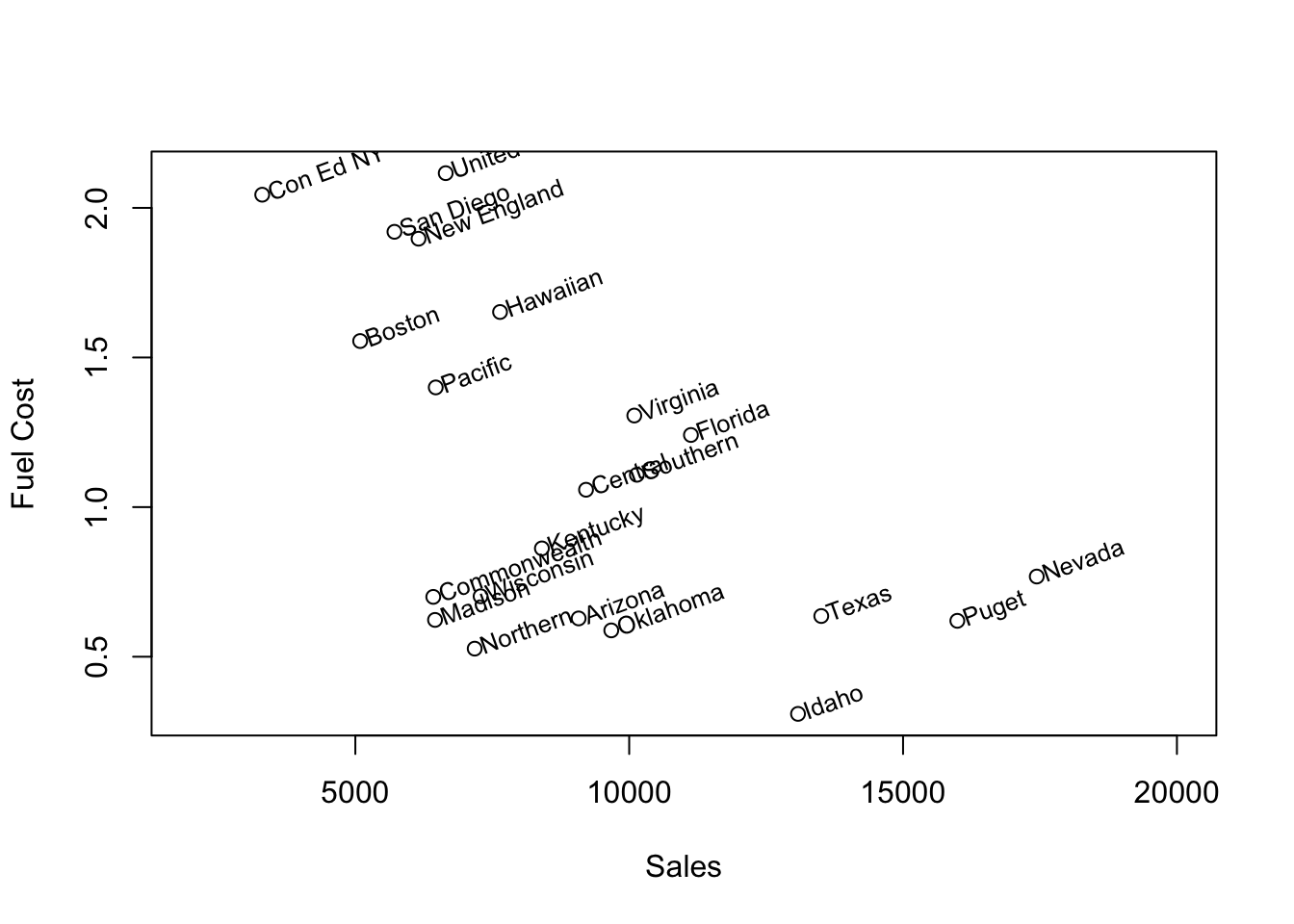

utilities.df <- read.csv("https://raw.githubusercontent.com/GauthamBest/Training_Data/master/utilities.csv")
plot(utilities.df$Fuel_Cost ~ utilities.df$Sales,
     xlab = "Sales", ylab = "Fuel Cost", xlim = c(2000, 20000))
text(x = utilities.df$Sales, y = utilities.df$Fuel_Cost,
     labels = utilities.df$Company, pos = 4, cex = 0.8, srt = 20, offset = 0.2)

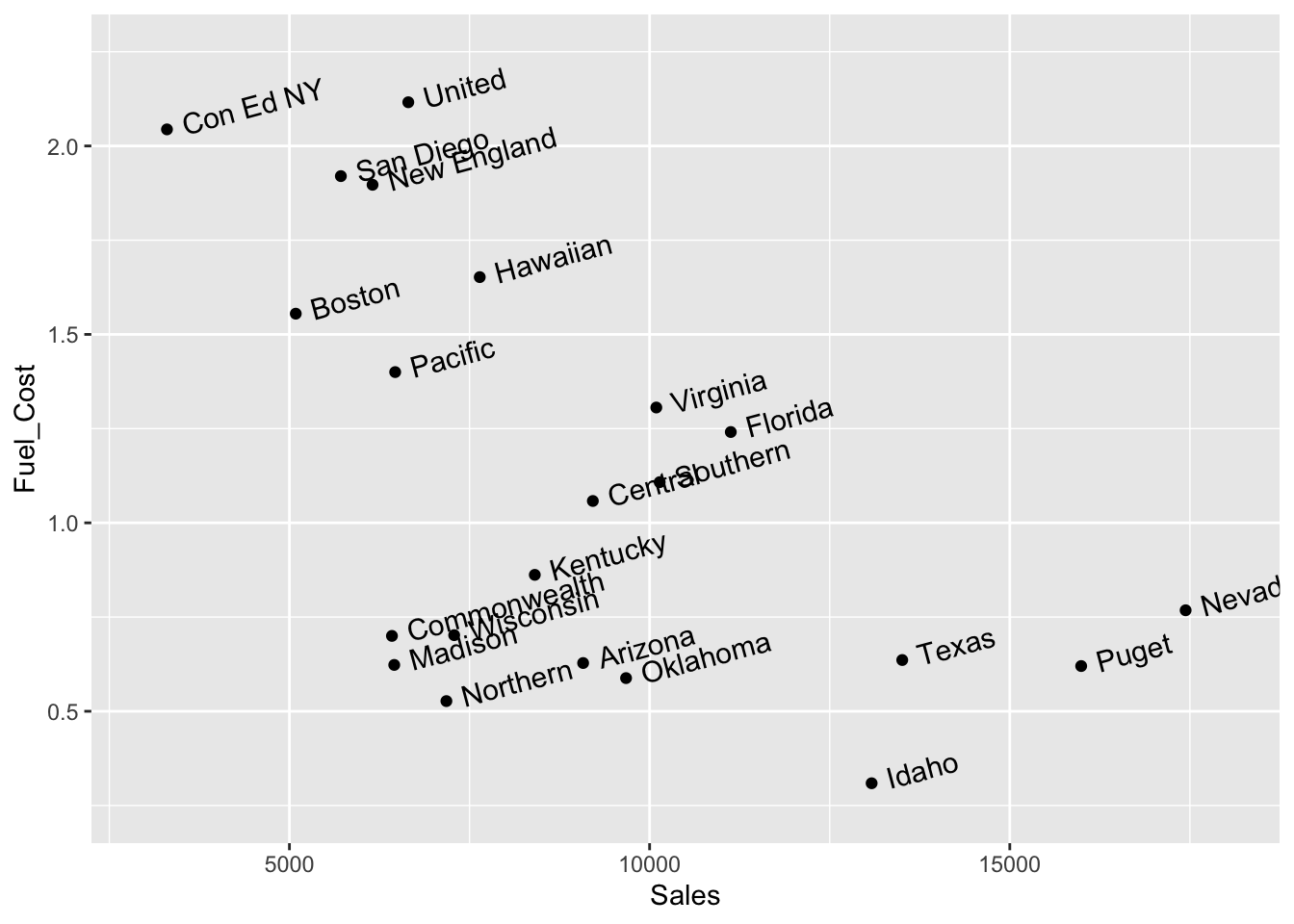

# alternative with ggplot
library(ggplot2)
ggplot(utilities.df, aes(y = Fuel_Cost, x = Sales)) + geom_point() +
  geom_text(aes(label = paste(" ", Company)), size = 4, hjust = 0.0, angle = 15) +
  ylim(0.25, 2.25) + xlim(3000, 18000)

5.6.3 흐트러뜨리기 (jittering)

• 여러 자료점이 동일한 값을 취하는 경우, 그 분포의 밀집도를 표현하기에 좋다.

universal.df = read.csv("https://www.dataminingbook.com/system/files/UniversalBank.csv")

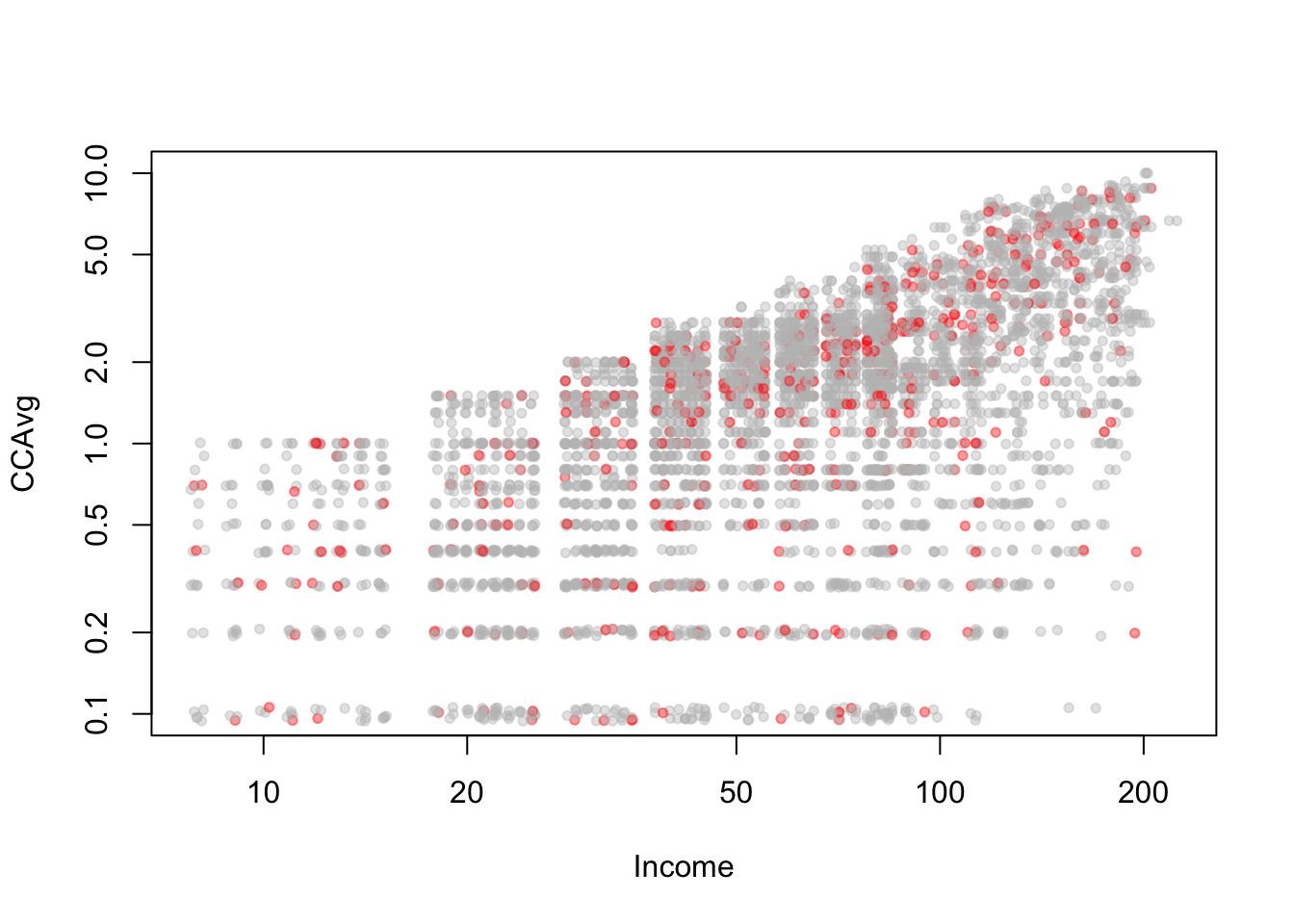

# use function alpha() in library scales to add transparent colors
#install.packages("scales")
library(scales)
plot(jitter(universal.df$CCAvg, 1) ~ jitter(universal.df$Income, 1),
   col = alpha(ifelse(universal.df$Securities.Account == 0, 'gray', 'red'), 0.4),
   pch = 20, log = 'xy', ylim = c(0.1, 10),
   xlab = "Income", ylab = "CCAvg")

Warning in xy.coords(x, y, xlabel, ylabel, log): 48 y values <= 0 omitted from
logarithmic plot

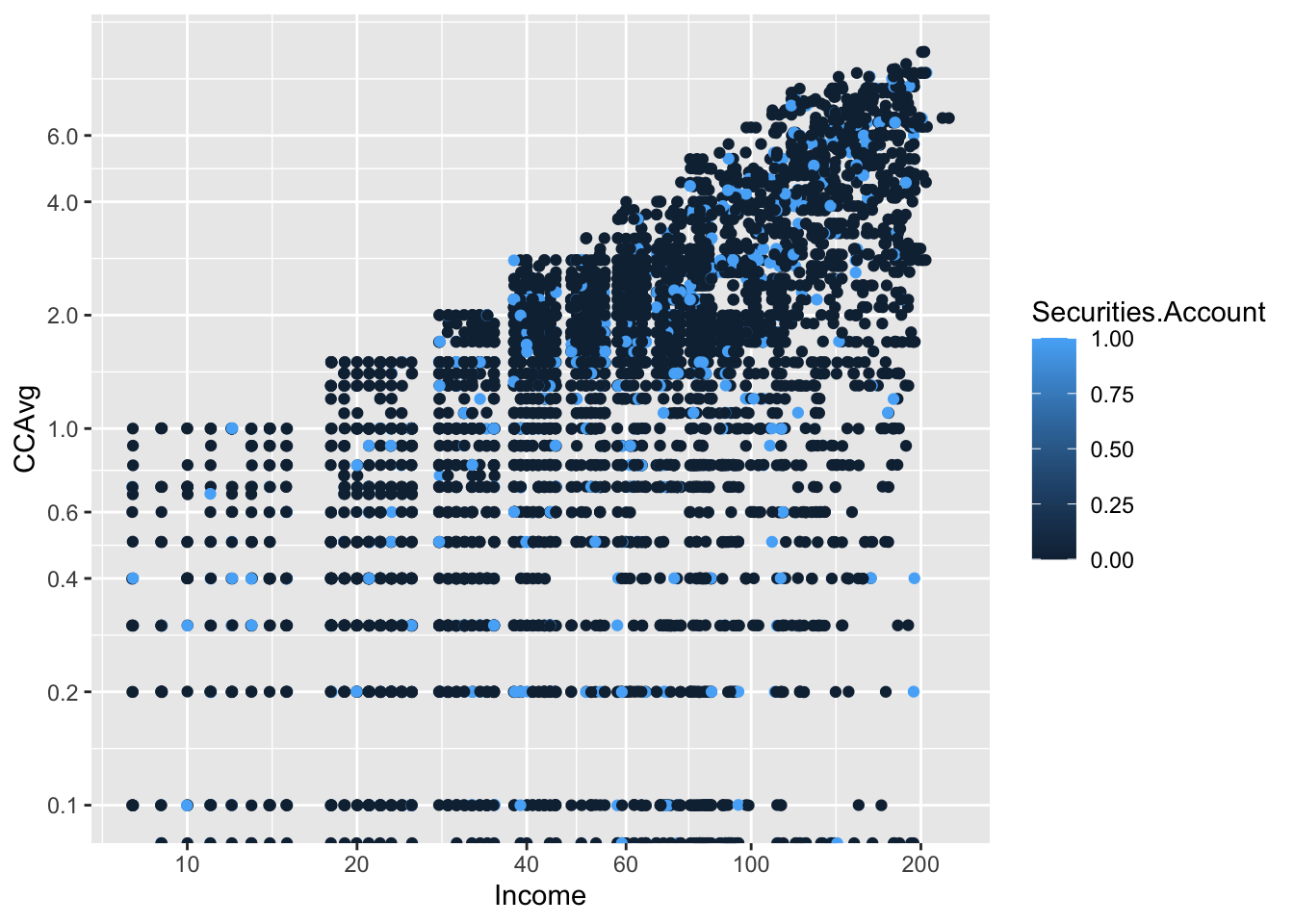

# alternative with ggplot
library(ggplot2)
ggplot(universal.df) +
  geom_jitter(aes(x = Income, y = CCAvg, colour = Securities.Account)) +
  scale_x_log10(breaks = c(10, 20, 40, 60, 100, 200)) +
  scale_y_log10(breaks = c(0.1, 0.2, 0.4, 0.6, 1.0, 2.0, 4.0, 6.0))

Warning in scale_y_log10(breaks = c(0.1, 0.2, 0.4, 0.6, 1, 2, 4, 6)): log-10
transformation introduced infinite values.
