2 安装 SHUD and rSHUD

本章介绍SHUD模型和rSHUD的安装过程，以及必要的开发库的安装。

2.1 SUNDIALS/CVODE

SHUD模型的求解需要SUNDIAL中CVODE库的支持。 SUNDIALS（SUite of Nonlinear and Differential/ALgebraic equation Solvers）由六个求解器组成；其中的 CVODE 是一个用于求解刚性和非刚性常微分方程系统（初始值问题）的数值求解器，数学表达为： \(y' = f(t,y)\). CVODE支持可变阶精度、可变步长数值方法。CVODE字母组合含义为“C版本的可变系数常微分方程求解器(Vriable-Coefficient Ordinary Differential Equation Solver)” 。使用SHUD模型只需要CVODE支持，因此无需安装SUNDIALS所有求解器，只需要安装CVODE即可。

因为SUNDIALS/CVODE持续更新中，代码和函数定义等等变化较大，因此SHUD模型通常仅支持CVODE较新版本，并非所有版本都可支持。

SUNDIALS/CVODE的安装方法有两个种：（1）自行下载安装包； （2）使用SHUD源代码的安装脚本。

2.1.1 (1) 使用脚本安装CVODE

源代码文件夹中的configure.sh文件是自动安装CVODE的脚步——可以自动从github上下载CVODE最新源代码并通过cmake编译并安装在用户目录下。

2.1.2 (2) 自行下载并安装CVODE

SUNDIALS/CVODE 代码的下载地址为：https://computation.llnl.gov/projects/sundials/sundials-software。

CVODE 5.x安装步骤：

  1. 进入命令行界面，并解压下载好的cvode压缩包。
  2. 在CVODE的根目录下新建文件夹 builddir， 并进入该文件夹。
mkdir builddir
cd builddir/
  1. 测试 ccmake. 如果没有 cmake请安装。
ccmake
  1. 运行ccmake配置安装环境。
ccmake ../sundials/cvode-5.0.0

Screenshot of Step 1 in ccmake

首先出现的是空白配置页面。按c开始配置。

Screen short of Step 2 in ccmake

上图为默认的配置信息图片上的四处配置信息需要注意，值需要改为下面的值。OPENMP值需要您的系统支持OpenMP，因此在确认您的系统支持OpenMP的情况下打开。

BUILD_CVODE = ON
CMAKE_INSTALL_PREFIX = ~/sundials
EXAMPLES_INSTALL_PATH = ~/sundials/examples

以上值修改完成后，按c确认配置。

Screenshot of Step 3 in ccmake

ccmake开始自动配置安装参数。当配置完成后，按g生成配置文件并退出。

  1. 然后使用make编译并安装：
make
make install

2.2 编译SHUD

编译信息保存在文件Makefile，其中关键的编译参数:

  1. SUNDIALS_DIR的保存路径（非常关键）. 默认值为 ~/sundials，如果您已经安装到此路径，即可保持默认值。
  2. OpenMP的路径。当您的系统支持OpenMP时，可根据实际安装路径配置。
  3. SRC_DIR路径。默认值为 SRC_DIR = .，即当前源码所在路径。
  4. BUILT_DIR路径，默认值为BUILT_DIR = . ，即当前源码所在路径。

配置好Makefile文件即可编译，使用一下命令进行编译：

make clean
make shud

更多克可选的编译参数：

  • make all - 清理就的编译文件，并编译SHUD和SHUD_omp文件。
  • make help - 展示编译的帮助信息。
  • make shud - 编译shud模型的可执行文件。
  • make shud_omp - 编译OpenMP支持的并行版本，编译后的可执行文件名为shud_omp。

2.2.1 OpenMP

当需要并行计算时，需要安装OpenMP。一下为Mac OS上安装的参数：

brew install llvm clang
brew install libomp
compile flags for OpenMP:
  -Xpreprocessor -fopenmp -lomp
Library/Include paths:
  -L/usr/local/opt/libomp/lib
  -I/usr/local/opt/libomp/include

2.2.2 运行 SHUD 可执行文件

运行SHUD模型，请在命令行内执行一下命令：

./shud <projectname>

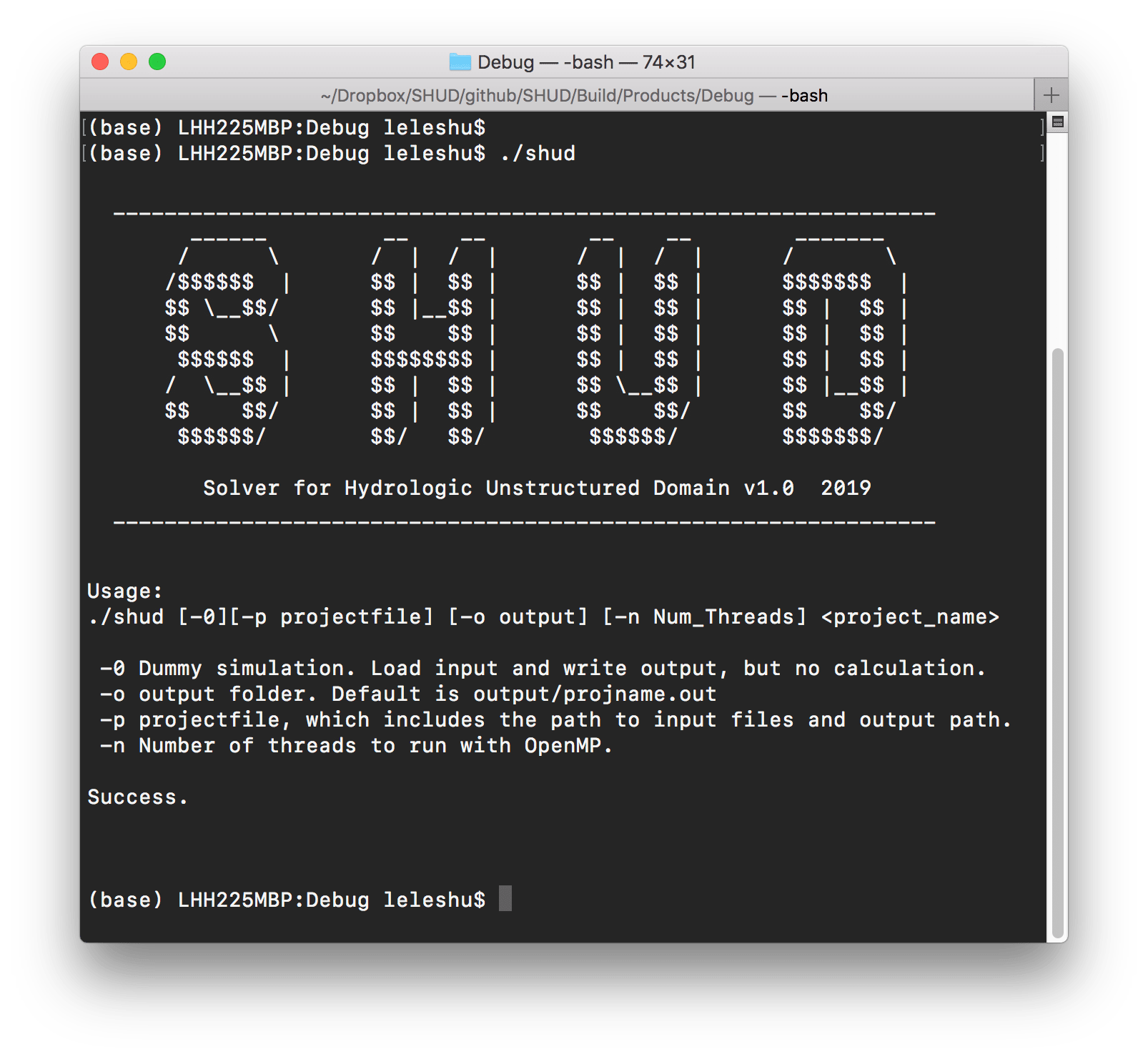

Default screen print of shud and command tips 命令的参数模式：

./shud [-0][-p projectfile] [-o output] [-n Num_Threads] <project_name>

  • -0 空计算。读取输入文件并写出结果文件，但是内部没有计算。仅仅用于验证输入文件格式的可靠性和可用性。

  • <project name> 项目名称。所有的项目文件必须以此开头。

  • [-p projectfile] 指定的项目配置文件，文件中包含了所有输入文件的地址。

  • [-o output_folder] 制定的结果文件输出地址。默认的输出地址为output/projname.out。

  • [-n Num_Threads] 并行计算的线程数量。此参数仅在并行计算打开时可用。

当shud 程序正常运行时，屏幕输出应该如下图所示： Screen print of SHUD running.

2.3 rSHUD

This rSHUD is an R package. What you need is to install the package as a source code package. For example:

install_github('SHUD-System/rSHUD')

The prerequisite packages for rSHUD are:

  • Rcpp
  • reshape2
  • ggplot2
  • gridExtra
  • grid
  • fields
  • xts
  • hydroGOF
  • zoo
  • raster (>= 2.1.0)
  • sp
  • rgeos
  • RTriangle
  • rgdal (>= 1.1.0)
  • proj4
  • abind
  • utils
  • lubridate
  • geometry
  • methods
  • ncdf4
  • GGally
  • doParallel

One of the required packages, RTriangle, must be installed via GitHub instead of CRAN, using command:

install_github('shulele/RTriangle/pkg')
